Дом / Продукция / Картриджные клапаны / Противовесные клапаны / Стандартный невентилируемый противовесный клапан

  • Стандартный невентилируемый противовесный клапан
  • Стандартный невентилируемый противовесный клапан
  • Стандартный невентилируемый противовесный клапан
  • Стандартный невентилируемый противовесный клапан
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Управление нагрузкой гидравлических цилиндров
· Системы подъема‑опускания грузов
· Мобильное гидравлическое оборудование
· Строительная техника
· Сельскохозяйственная техника
· Гидродвигатели
· Гидравлические силовые агрегаты (ГСА)
· Промышленные гидравлические системы

Основные функции

Надежное удержание нагрузки
Стандартные противовесные клапаны предотвращают неконтролируемое перемещение приводов за счет поддержания стабильного гидравлического давления при воздействии внешних нагрузок на гидравлические цилиндры и двигатели. Это повышает стабильность работы системы и уровень эксплуатационной безопасности.

Контролируемое перемещение груза
Невентилируемый противовесный клапан обеспечивает плавное опускание нагрузки и точное регулирование движения путем стабилизации гидравлического расхода в соответствии с рабочими давлениями системы.

Устойчивость к высокому давлению
Модель XCBCA рассчитана на максимальное давление настройки 280 бар и максимальное рабочее давление нагрузки 215 бар при предельной регулировке, что позволяет использовать клапан в сложных гидравлических режимах эксплуатации.

Минимальные стабильные внутренние утечки
Картриджный гидравлический противовесный клапан имеет внутреннюю утечку порядка 5 капель/мин, что обеспечивает стабильное поддержание давления при удержании нагрузки.

Пилотное регулирование давления
Клапан имеет стандартное пилотное соотношение 3:1, обеспечивающее сбалансированное пилотное управление для стабильного открытия и закрытия клапана.

Приведенные выше технические характеристики соответствуют модели XCBCA.

Технические характеристики

Параметр

Спецификация

Название продукта

Стандартный невентилируемый противовесный клапан

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XCBCA, XCBEA, XCBGA, XCBIA

Максимальное рабочее давление

280 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

5 капель/мин*

Пилотное соотношение

3:1*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

Т-11А

*Данные о производительности основаны на модели FD-10. Технические характеристики могут различаться в зависимости от выбранной модели.

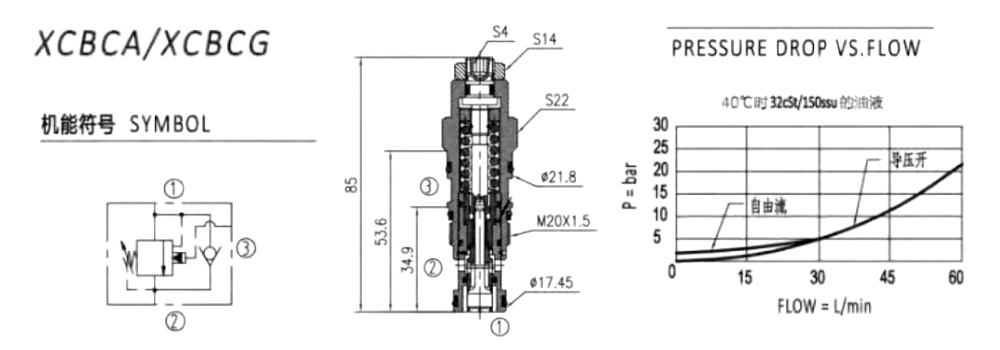

StandardNon-VentedCounterbalanceValve

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
StandardNon-VentedCounterbalanceValve1 XCBCA Т-11А 60  280  Е-1
XCBEA Т-2А 120  280  Е-2
XCBGA Т-17А 240  280  Е-3
XCBIA Т-19А 480  280  Е-4
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических противовесных клапанов, удовлетворяющих различным эксплуатационным требованиям.
· Индивидуальная настройка давления срабатывания
· Настройка пилотного соотношения
· Подбор параметров резьбы и посадочного отверстия
· Выбор уплотнительных материалов для работы с различными типами гидравлических жидкостей
· Индивидуальная лазерная гравировка логотипа
· Индивидуальная комплектация упаковки
· Техническая поддержка при интеграции в гидравлические коллекторы
· Техническая помощь при подборе и замене моделей

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется гидравлический противовесный клапан?
Гидравлический противовесный клапан предназначен для регулирования и удержания нагрузок в гидравлических системах. Он предотвращает неконтролируемое перемещение гидравлических цилиндров или гидродвигателей под действием внешних сил, воздействующих на привод.

2. Какие модели представлены в данной серии?
Характерные модели включают XCBCA, XCBEA, XCBGA и XCBIA. Доступны различные модификации под разные эксплуатационные требования гидравлической системы.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XCBCA. Параметры настройки давления, размеры посадочного отверстия, расходные характеристики и остальные показатели могут отличаться в зависимости от выбранной модификации.

4. Какое пилотное соотношение у данного противовесного клапана?
Базовая модель XCBCA имеет пилотное соотношение 3:1, которое обеспечивает стабильное пилотное управление перемещением груза и регулирование давления.

5. Как подобрать подходящую стандартную модель невентилируемого противовесного клапана?
Выбор модели определяется рабочим давлением, нагрузочными требованиями, расходом рабочей жидкости, пилотным соотношением, размером посадочного отверстия и схемой гидравлического контура. Подходящая стандартная модель невентилируемого противовесного клапана подбирается согласно рабочим условиям эксплуатации системы.
