  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Оборудование промышленной автоматизации
· Металлорежущие станки
· Контуры удержания нагрузки и гидравлической блокировки

Основные функции

Надежное гидравлическое управление включением/отключением
Двухходовой электромагнитный клапан имеет конструкцию тарельчатого типа с пилотным управлением, обеспечивающую надежное перекрытие гидравлических контуров при малом расходе рабочей жидкости. Изделие подходит для применения в системах гидравлической блокировки, удержания нагрузки и направленной изоляции гидравлических цепей.

Высокие показатели рабочего давления
Клапан разработан для эксплуатации в сложных гидравлических системах и выдерживает максимальное рабочее давление до 250 бар, что позволяет использовать его в промышленном и мобильном гидравлическом оборудовании при высоконагруженных режимах работы.

Минимальные внутренние утечки
Уплотнительная система тарельчатого клапана сводит внутренние утечки к минимальным значениям – не более 3 капель в минуту при давлении 210 бар, что повышает энергоэффективность гидравлической системы и обеспечивает стабильную работу под нагрузкой.

Стабильная эксплуатация в сложных условиях
Электромагнитный клапан обеспечивает непрерывную работу при напряжении питания катушки в диапазоне 85%–115% от номинального значения и сохраняет рабочие характеристики при температуре окружающей среды от -30°C до +120°C. Для поддержания стабильной долгосрочной производительности рекомендуется использовать фильтрацию гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные технические характеристики соответствуют модели XSV2-08-20.

Технические характеристики

Параметр

Спецификация

Название продукта

2-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан

Приведение в действие

Электромагнитный соленоид

Установка

Гидравлический картридж с резьбой

Репрезентативные модели

XSV2-08-20, XSV-08-20, XSV6-08-20, XSV-10-20, XSV6-10-20, XSV-12-20, XSV6-12-20, XSV-16-20, XSV6-16-20 и т. д.

Максимальное рабочее давление

250 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 3 капли/мин при 210 бар*

Рабочая температура

-30°С до +120°С*

Диапазон напряжения катушки

Непрерывная работа при 85%–115% номинального напряжения*

Минимальное напряжение втягивания

85% номинального напряжения при 210 бар*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-02

*Данные о производительности основаны на модели XSV2-08-20. Технические характеристики могут различаться в зависимости от выбранной модели.

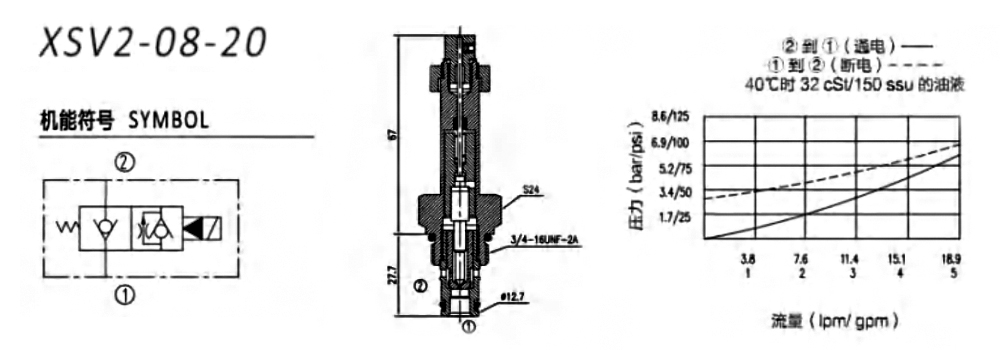

XSV2-08-20-MLHe

Выбор функции Номер партии Кавитация Поток (Ipm) Прессуре (бар) Страница
hindsbuj1787043467 XSV2-08-20 08–2 23  207 г.  А-1
XSV-08-20 08–2 19  207 г.  А-2
XSV6-08-20 08–2 50  350  А-3
XSV-10-20 10–2 57  207 г.  А-4
XSV6-10-20 10–2 70  350  А-5
XSV-12-20 12–2 114  207 г.  А-6
XSV6-12-20 12–2 150  350  А-7
ХСВ-16-20 16–2 132  207 г.  А-8
XSV6-16-20 16–2 180  350  А-9
bbxvbyfw1787043475 ХСВ-08-22 08–2 23  207 г.  А-10
XSV6-08-22 08–2 50  350  А-11
ХСВ-10-22 10–2 57  207 г.  А-12
XSV6-10-22 10–2 70  350  А-13
ХСВ-12-22 12–2 114  207 г.  А-14
XSV6-12-22 12–2 150  350  А-15
ХСВ-16-22 16–2 132  207 г.  А-16
XSV6-16-22 16–2 180  350  А-17
lvwniwjk1787043485 XSV-08-21 08–2 30  210  А-18
XSV6-08-21 08–2 50  350  А-19
XSV-10-21 10–2 68  210  А-20
XSV6-10-21 10–2 70  350  А-21
ХСВ-12-21 12–2 114  210  А-22
XSV6-12-21 12–2 150  350  А-23
ХСВ-16-21 16–2 132  210  А-24
XSV6-16-21 16–2 180  350  А-25
szpfufov1787043492 XSV-08-23 08–2 30  210  А-26
XSV6-08-23 08–2 50  350  А-27
ХСВ-10-23 10–2 68  210  А-28
XSV6-10-23 10–2 70  350  А-29
ХСВ-12-23 12–2 114  210  А-30
XSV6-12-23 12–2 150  350  А-31
ХСВ-16-23 16–2 132  210  А-32
XSV6-16-23 16–2 180  350  А-33
scdnalzt1787043499 XSV2-08-28 08–2 15  210  А-34
ХСВ-08-28 08–2 19  250  А-35
ХСВ-10-28 10–2 38  250  А-36
dbiklrkc1787043653 XSV6-08-28 08–2 40  350  А-37
XSV6-10-28 10–2 70  350  А-38
XSV6-12-28 12–2 150  350  А-39
XSV6-16-28 16–2 180  350  А-40
jcehyofb1787043648 XSV-08-29 08–2 210  А-41
XSV-10-29 10–2 210  А-42
jxisnsiw1787043642 XSV6-08-29 08–2 50  350  А-43
XSV6-10-29 10–2 70  350  А-44
XSV6-12-29 12–2 150  350  А-45
XSV6-16-29 16–2 180  350  А-46
lwoiabpq1787043637 XSV-08-24 08–2 17  210  А-47
XSV-10-24 10–2 38  210  А-48
ccnpwpbw1787043631 XSV-08-25 08–2 18  210  А-49
ХСВ-10-25 10–2 22  210  А-50

Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для производителей оборудования и дистрибьюторов гидравлических картриджных клапанов.
· Настройка напряжения питания катушки (переменный / постоянный ток)
· Различные варианты разъемов и проводки
· Подбор уплотнительных материалов для работы с разными типами гидравлических жидкостей
· Индивидуальная лазерная маркировка и нанесение логотипа
· Индивидуальная настройка упаковки продукции
· Техническая поддержка по интеграции гидравлических коллекторов
· Консультационная и техническая помощь при подборе и замене моделей

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. В чем разница между представленными моделями?
В данную продуктовую серию входят модели XSV2‑08‑20, XSV‑08‑20, XSV6‑08‑20, XSV‑10‑20, XSV6‑10‑20, XSV‑12‑20, XSV6‑12‑20, XSV‑16‑20 и XSV6‑16‑20, также доступны дополнительные исполнения. Выбор подходящей модели определяется требуемым размером посадочного места, конструкцией гидравлического контура и условиями эксплуатации.

2. Одинаковы ли технические характеристики у всех моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XSV2‑08‑20. Показатели давления, расхода, размер посадочного места и другие параметры могут отличаться в зависимости от модификации.

3. Данный клапан нормально‑открытый или нормально‑закрытый?
Стандартное исполнение представляет собой нормально‑закрытый (NC) картриджный гидравлический клапан с пилотным управлением, предназначенный для надежного перекрытия потока и удержания нагрузки.

4. Для каких гидравлических систем подходит этот клапан?
Двухходовой двухпозиционный электромагнитный картриджный клапан нормально‑закрытого типа широко применяется в гидравлических силовых агрегатах, коллекторных блоках, мобильном гидравлическом оборудовании, промышленной технике, сельскохозяйственных машинах и гидравлических блокировочных контурах.

5.Предоставляете ли вы OEM‑исполнения или аналоги для замены?
Да. Мы осуществляем производство по OEM‑заказам и можем подобрать эквивалентные модели по предоставленному номеру детали, гидравлической схеме, спецификации посадочного места, требованиям по рабочему давлению или напряжению питания.

Ningbo Stars Hydraulic Co., Ltd.

Компания Ningbo Stars Hydraulic Co., Ltd., основанная в 2001 году, является производителем гидравлических клапанов. Руководствуясь принципами честности, мы завоевываем признание рынка благодаря высокому качеству продукции и практическому мастерству. Мы адаптировали технологии гидравлических клапанов немецкой серии Rexroth и японской серии Yuken. Благодаря многолетним целенаправленным исследованиям, переработке, освоению, модификации и оптимизации наша продукция занимает достойное место на рынке. Наши клапаны пользуются высоким спросом на внутреннем рынке и экспортируются за рубеж, заслуживая положительные отзывы и доверие многочисленных отечественных и зарубежных клиентов. Несмотря на компактные габариты, гидравлические клапаны выполняют важнейшие функции незаменимых базовых компонентов, обеспечивая многорежимную и автоматическую работу механического оборудования. Качество гидравлического клапана во многом определяет общую производительность всего оборудования. При поддержке государственной промышленной политики машиностроительная отрасль Китая стремится догнать европейских и американских коллег, чтобы удовлетворить растущий спрос со стороны сельского хозяйства, промышленности, строительства, транспорта, а также секторов сухопутной, морской и противовоздушной обороны. Данный импульс значительно стимулировал развитие отечественной гидравлической промышленности. Чтобы соответствовать новой волне модернизации оборудования, наша компания реализовала очередной этап оптимизации и совершенствования выпускаемых клапанов. Опираясь на накопленные технологии и производственные процессы изготовления клапанов, а также под руководством отечественных и международных отраслевых экспертов и тайваньских технических специалистов, мы провели комплексную модернизацию конструкции изделий, внутренней очистки производственных цехов и точности изготовления базовых комплектующих. Мы реализовали эффективный контроль внутренних напряжений, тепловых деформаций, утечек и шума клапанов. Каждая партия сырья, вспомогательных комплектующих, полуфабрикатов и готовой продукции проходит строгую пооперационную проверку. Мы также обеспечили сквозной контроль качества на всех этапах технологического процесса, исключая отгрузку дефектной продукции с завода, что гарантирует надежную и долговечную эксплуатацию изделий. Наше послепродажное обслуживание предусматривает своевременное техническое консультирование, гарантийную поддержку и последующий мониторинг условий эксплуатации продукции на протяжении всего срока службы. Конкуренция на рынке продукции по сути является соревнованием технологий, вовлеченности персонала, компетентности команды и эффективности корпоративного управления. Что не менее важно, многое определяется мировоззрением основателя компании, его честностью и ориентацией на служение обществу. Стремление к высочайшему качеству не имеет границ. Ориентируясь на специализацию, отработку технологических процессов, совершенствование качества и технологические инновации, наша компания придерживается производственного принципа «Лучше меньше, чем некачественные товары» и принципа обслуживания «Поставьте себя на место клиентов». На новом этапе развития все сотрудники компании Stars искренне открыты к сотрудничеству с заказчиками по всему миру. Мы стремимся к укреплению взаимного доверия, совместному процветанию и созданию перспективного будущего для гидравлической отрасли.

ПОЧЕТНАЯ ГРАМОТА
НОВОСТИ И БЛОГ
Обратная связь по сообщению
