  • Пилотируемый золотниковый редукционный клапан
  • Пилотируемый золотниковый редукционный клапан
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Вторичные контуры регулирования гидравлического давления
· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Оборудование промышленной автоматизации
· Строительная и горнодобывающая техника
· Сельскохозяйственное оборудование
· Металлорежущие станки
· Вспомогательные гидравлические контуры

Основные функции

Стабильное регулирование вторичного давления
Редукционные клапаны автоматически понижают входное давление и поддерживают стабильное выходное давление во вторичных гидравлических контурах. Это защищает нижерасположенные компоненты системы от избыточного давления и обеспечивает стабильную гидравлическую производительность.

Конструкция с пилотным золотником
Пилотно-управляемый редукционный клапан имеет золотниковую конструкцию с внутренним пилотным управлением и внутренней дренажной пружинной камерой, обеспечивающей плавное регулирование давления и стабильную эксплуатацию гидравлических систем.

Устойчивость к высокому рабочему давлению
Клапан разработан для промышленных гидравлических систем и выдерживает максимальное рабочее давление 240 бар, что позволяет использовать его в гидравлических контурах с регулируемым вторичным давлением.

Точное регулирование давления
Картриджный гидравлический редукционный клапан имеет внутреннюю утечку до 80 см³/мин с порта 2 на порт 3 при давлении 210 бар, что гарантирует стабильные и предсказуемые характеристики регулирования давления во вторичных контурах.

Широкий диапазон рабочих температур
Клапан сохраняет работоспособность при температурах от -30 °C до +120 °C. Для поддержания плавного хода золотника и увеличения эксплуатационного ресурса изделия рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели XPR‑08‑32.

Технические характеристики

Параметр

Спецификация

Название продукта

Пилотируемый золотниковый редукционный клапан

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XPR-08-32, XPR-10-32, XPRDB, XPR-10-36, XPPDB

Максимальное рабочее давление

240 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 80 куб.см/мин (от порта 2 до порта 3) при давлении 210 бар*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-3

*Данные о производительности основаны на модели XPR-08-32. Технические характеристики могут различаться в зависимости от выбранной модели.

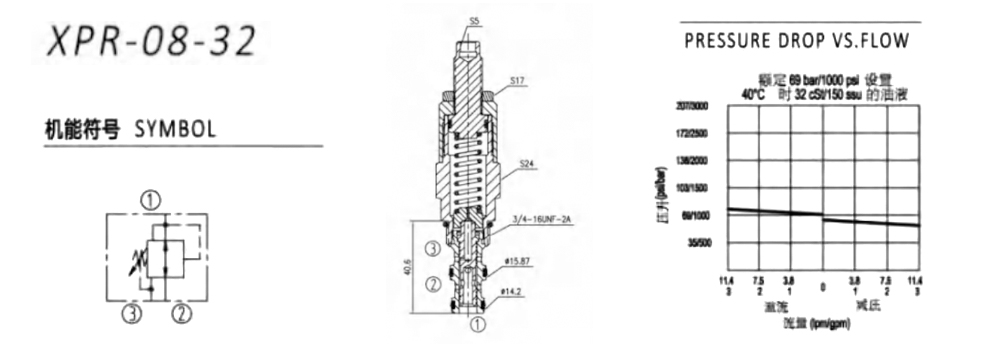

PilotOperatedSpoolPressureReducingValve

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
PilotOperatedSpoolPressureReducingValve1 XPR-08-32 08-3 11  350  С-24
ХПР-10-32 10-3 30  350  С-25
XPRDB Т-11А 40  350  С-26
PilotOperatedSpoolPressureReducingValve2-zEy1 XPR-10-36 10-2 56  207  С-27
XPPDB Т-11А 40  207  С-28
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических редукционных клапанов, удовлетворяющих различным эксплуатационным требованиям гидравлических систем.
· Индивидуальная настройка давления регулирования
· Подбор параметров резьбы и посадочного отверстия
· Выбор уплотнительных материалов для работы с различными типами гидравлических жидкостей
· Нанесение индивидуального логотипа и лазерная маркировка
· Индивидуальная комплектация упаковки
· Техническая поддержка при интеграции с гидравлическими коллекторами
· Техническая помощь при подборе моделей и поиске эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется пилотно‑управляемый редукционный клапан?
Пилотно‑управляемый редукционный клапан предназначен для понижения и поддержания давления во вторичном гидравлическом контуре. Он защищает нижерасположенные гидравлические компоненты и обеспечивает стабильное рабочее давление.

2. Какие модели представлены в данной серии?
Характерные модели включают XPR‑08‑32, XPR‑10‑32, XPRDB, XPR‑10‑36 и XPPDB. Доступны различные модификации, удовлетворяющие разным требованиям гидравлической системы и гидравлического коллектора.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XPR‑08‑32. Номинальные значения давления, расходные характеристики, размеры посадочных отверстий и диапазоны регулировки давления могут отличаться в зависимости от выбранной модификации.

4. Какая рекомендуемая степень очистки гидравлического масла?
Для стабильного регулирования давления и увеличения эксплуатационного ресурса клапана рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

5. Как подобрать подходящую модель пилотно‑управляемого золотникового редукционного клапана?
Выбор модели определяется входным давлением, требуемым выходным давлением, расходом, размером посадочного отверстия, типом гидравлической жидкости и конструкцией гидравлического контура. Наша инженерная команда подберет оптимальную модель пилотно‑управляемого золотникового редукционного клапана в соответствии с требованиями вашей эксплуатации.
