Дом / Продукция / Картриджные клапаны / Направленные клапаны / Обратный клапан с двойным пилотным управлением

  • Обратный клапан с двойным пилотным управлением
  • Обратный клапан с двойным пилотным управлением
  • Обратный клапан с двойным пилотным управлением
  • Обратный клапан с двойным пилотным управлением
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Системы удержания нагрузки гидравлических цилиндров
· Гидравлическое подъемное оборудование
· Мобильная гидравлическая техника
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Гидравлические силовые агрегаты (ГСА)
· Промышленные гидравлические системы управления
· Гидравлические трубопроводные системы

Основные функции

Двустороннее удержание нагрузки
Двойной пилотно-управляемый обратный клапан объединяет два пилотных обратных клапана в одном блоке, обеспечивая надежное удержание нагрузки в обеих гидравлических линиях и предотвращая неконтролируемое перемещение приводных элементов.

Высокая устойчивость к рабочему давлению
Клапан разработан для эксплуатации в сложных гидравлических условиях и выдерживает максимальное рабочее давление 250 бар, что позволяет использовать его в подъемных, зажимных и блокировочных системах гидравлических цилиндров.

Минимальные внутренние утечки
Тарельчатая уплотнительная конструкция ограничивает внутренние утечки не более 3 капель в минуту при давлении 250 бар, обеспечивая стабильное рабочее давление в системе и повышая надежность удержания нагрузки.

Сбалансированное пилотное управление
Двойной пилотно-управляемый обратный клапан имеет передаточное отношение пилота 2,5:1, которое гарантирует стабильные характеристики сброса давления для плавной и контролируемой двусторонней работы системы.

Стабильная эксплуатация в широком диапазоне условий
Гидравлический клапан трубного исполнения сохраняет работоспособность при температурах от -30 °C до +120 °C. Для сохранения герметичности и увеличения эксплуатационного ресурса рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели DPC‑08.

Технические характеристики

Параметр

Спецификация

Название продукта

Обратный клапан с двойным пилотным управлением

Тип клапана

Двойной гидравлический обратный клапан с пилотным управлением

Репрезентативные модели

ДПК-08, ДПК-10

Максимальное рабочее давление

250 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 3 капли/мин при 250 бар*

Пилотное соотношение

2,5:1*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-4

*Данные о производительности основаны на модели DPC-08. Технические характеристики могут различаться в зависимости от выбранной модели.

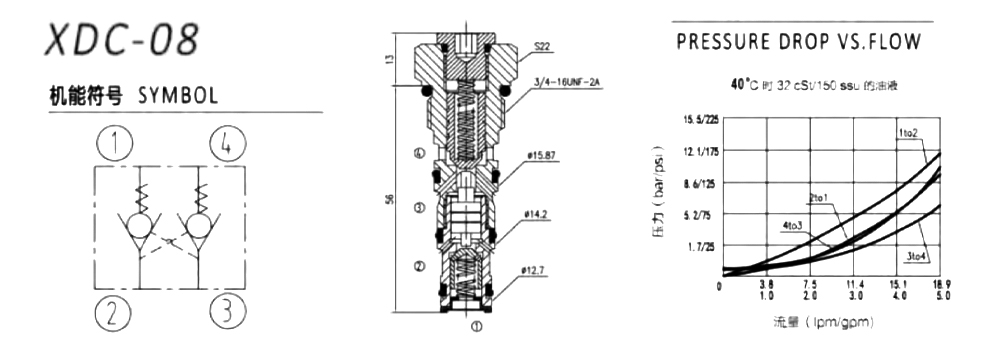

XDC-08

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
kpyjnqzg1787049473 ДПК-08 08-4 18  350  Б-21
ДПК-10 10-4 30  350  Б-22
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для двойных пилотно-управляемых гидравлических обратных клапанов, удовлетворяющих различным требованиям гидравлических систем.
· Индивидуальная настройка трубного присоединения
· Подбор передаточного отношения пилота
· Выбор уплотнительных материалов для эксплуатации с различными типами гидравлических жидкостей
· Лазерная маркировка и нанесение фирменного логотипа
· Индивидуальная упаковка продукции
· Техническая поддержка при интеграции в гидравлические контуры
· Техническая помощь при подборе моделей и поиске эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяются двойные пилотно‑управляемые обратные клапаны?
Двойной пилотно‑управляемый обратный клапан предназначен для двустороннего удержания нагрузки гидравлических цилиндров и приводных элементов. Он предотвращает неконтролируемое перемещение исполнительных узлов с возможностью контролируемого сброса под действием пилотного давления.

2. Какие модели представлены в данной линейке?
Характерные модели включают DPC‑08 и DPC‑10. Подбор подходящей модификации осуществляется исходя из требований по расходу, рабочему давлению и типу присоединения гидравлической системы.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели DPC‑08. Номинальные значения давления, расходные характеристики, передаточное отношение пилота и другие параметры могут отличаться в зависимости от выбранной модификации.

4. Каково передаточное отношение пилота у данного клапана?
Характерная модель DPC‑08 имеет передаточное отношение пилота 2,5:1, которое обеспечивает стабильные параметры пилотного сброса для двустороннего управления гидравлической нагрузкой.

5. Как подобрать подходящие пилотно‑управляемые обратные клапаны?
Выбор модели определяется рабочим давлением, расходом, типом присоединения, передаточным отношением пилота, способом монтажа и конструкцией гидравлического контура. Наша инженерная команда подберет оптимальную модель двойного пилотно‑управляемого обратного клапана трубного исполнения для двустороннего управления в соответствии с условиями вашей эксплуатации.
