  • 3-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан
  • 3-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Гидравлические силовые агрегаты
· Промышленные гидравлические системы управления
· Мобильное гидравлическое оборудование
· Гидравлические коллекторные блоки
· Станочное оборудование и средства промышленной автоматизации
· Строительная и сельскохозяйственная техника
· Вспомогательные гидравлические контуры

Основные функции

Прямое управление катушкой
Трехходовой электромагнитный клапан выполнен по схеме золотника прямого действия для переключения трактов потока рабочей жидкости между различными портами. Он обеспечивает быстродействие и надежность переключения для гидравлических систем, нуждающихся в компактных решениях по управлению потоком.

Эксплуатация при высоком рабочем давлении
Клапан предназначен для гидравлических систем высокого давления. Характерная модель XSV‑08‑31 выдерживает максимальное рабочее давление 210 бар, что позволяет использовать её в гидравлических контурах, требующих стабильного переключения потока под рабочим давлением.

Нормируемые внутренние утечки
Золотниковая конструкция гарантирует стабильные показатели гидравлического управления. У модели XSV‑08‑31 внутренние утечки не превышают 80 см³/мин при давлении 210 бар, что способствует стабильной работе гидравлической системы.

Стабильные характеристики соленоидной катушки
Соленоидная катушка рассчитана на непрерывную работу при напряжении в диапазоне 90%–110% от номинального. При давлении 210 бар минимальное напряжение срабатывания составляет 90% от номинального значения, что обеспечивает надежное переключение клапана при допустимых колебаниях напряжения питания.

Широкий диапазон рабочих температур
Клапан сохраняет работоспособность при температурах от -30°C до +120°C. Для снижения риска отказов, вызванных загрязнением рабочей жидкости, рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели XSV‑08‑31.

Технические характеристики

Параметр

Спецификация

Название продукта

3-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан

Приведение в действие

Электромагнитный соленоид

Установка

Гидравлический картридж с резьбой

Репрезентативные модели

XSV-08-31, XSV-10-31, XSV-08-35, XSV-08-34, XSV-10-34, XSV-08-33, XSV-10-33

Максимальное рабочее давление

210 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 80 куб.см/мин при 210 бар*

Рабочая температура

-30°С до +120°С*

Диапазон напряжения катушки

Непрерывная работа при 90%–110% номинального напряжения*

Минимальное напряжение втягивания

90% номинального напряжения при 210 бар*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-03

*Данные о производительности основаны на модели XSV-08-31. Технические характеристики могут различаться в зависимости от выбранной модели.

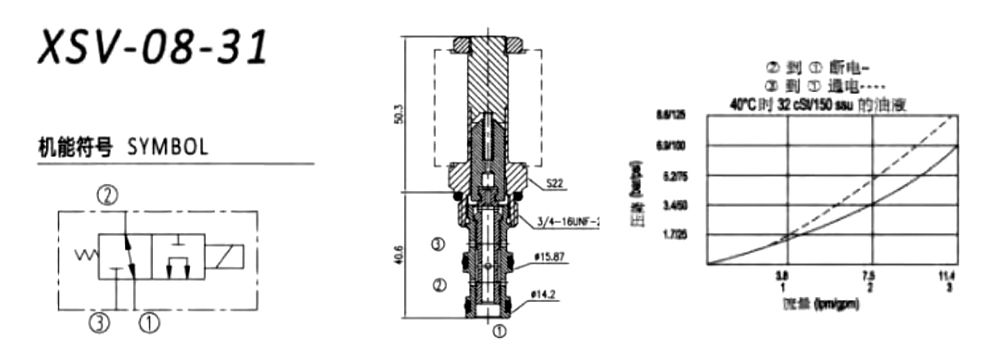

XSV-08-31

Выбор функции Номер партии Кавитация Поток (Ipm) Прессуре (бар) Страница
bkakicql1787045138 XSV-08-31 08–3 11  210  А-51
XSV-10-31 10–3 22  210  А-52
hmpjqxwj1787045143 XSV-08-35 08–3 11  210  А-53
wvsxqqvo1787045148 XSV-08-34 08–3 11  210  А-54
XSV-10-34 10–3 22  210  А-55
rjzjhhtt1787045156 ХСВ-08-33 08–3 11  210  А-56
ХСВ-10-33 10–3 22  210  А-57
Настройка OEM / ODM

Мы предлагаем комплексные решения OEM и ODM для производителей гидравлического оборудования, дистрибьюторов и системных интеграторов.
· Индивидуальная настройка напряжения питания электромагнитных катушек
· Подбор конфигурации разъемов и проводки
· Выбор уплотнительных материалов под различные типы гидравлических жидкостей
· Индивидуальная лазерная маркировка и этикетирование продукции
· Кастомизация упаковки
· Техническая поддержка при интеграции гидравлических коллекторов
· Консультационная поддержка по подбору и замене моделей клапанов

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется трехходовой двухпозиционный гидравлический электромагнитный картриджный клапан?
Он в основном предназначен для переключения трактов потока гидравлического масла между тремя портами посредством электромагнитного управления, обеспечивая компактное направленное управление потоком в гидравлических системах.

2. В чем разница между представленными моделями?
Модели XSV‑08‑31, XSV‑10‑31, XSV‑08‑35, XSV‑08‑34, XSV‑10‑34, XSV‑08‑33 и XSV‑10‑33 отличаются размером посадочного места, конфигурацией портов и эксплуатационными характеристиками. Выбор модели определяется требованиями гидравлической системы.

3. Одинаковы ли технические параметры у всех моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XSV‑08‑31. Другие модификации могут иметь иные показатели давления, расхода, утечек и конфигурации.

4. Какой тонкости очистки фильтра рекомендуется при эксплуатации данного гидравлического клапана?
Для поддержания стабильной работы клапана и снижения влияния загрязнений рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

6.Предоставляете ли вы гидравлические электромагнитные клапаны по индивидуальным требованиям?
Да. Доступна кастомизация по схемам OEM и ODM, включая различные варианты катушек, уплотнений, маркировки, упаковки, а также адаптацию под специфические условия применения.
