Конкретные приложения

· Удержание нагрузки гидравлических цилиндров
· Блокировочные гидравлические схемы
· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Мобильные гидравлические системы
· Промышленные гидравлические системы управления

Основные функции

Надежное удержание нагрузки
Пилотно‑управляемые обратные клапаны обеспечивают стабильное удержание нагрузки: пропускают свободный поток в одном направлении и блокируют обратный ток до подачи достаточного пилотного давления. Это повышает гидравлическую безопасность и исключает неконтролируемое перемещение приводных элементов.

Высокая устойчивость к рабочему давлению
Клапан разработан для сложных гидравлических условий и выдерживает максимальное рабочее давление 250 бар, что позволяет применять его в гидравлических цилиндрах, подъемных системах и других контурах управления нагрузкой.

Минимальные внутренние утечки
Тарельчатая уплотнительная конструкция ограничивает внутренние утечки не более 3 капель в минуту при давлении 250 бар, поддерживая давление в системе и улучшая показатели удержания нагрузки.

Оптимизированные параметры пилотного управления
Картриджный обратный клапан имеет передаточное отношение пилота 2,7:1, что обеспечивает сбалансированные характеристики сброса давления для стабильной и надёжной работы гидравлической системы.

Широкий диапазон рабочих температур
Пилотно‑управляемый картриджный обратный клапан сохраняет работоспособность при температурах от -30 °C до +120 °C. Для устойчивой долгосрочной эксплуатации рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели XPC‑08‑30B.

Технические характеристики

Параметр

Спецификация

Название продукта

Гидравлический обратный клапан с пилотным управлением

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XPC-08-30B, XPC-08-30P, XPC-10-30P, XCKBB-XCN, XCKCB-XCN, XCKEB-XCN

Максимальное рабочее давление

250 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 3 капли/мин при 250 бар*

Пилотное соотношение

2,7:1*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-3

*Данные о производительности основаны на модели XPC-08-30B. Технические характеристики могут различаться в зависимости от выбранной модели.

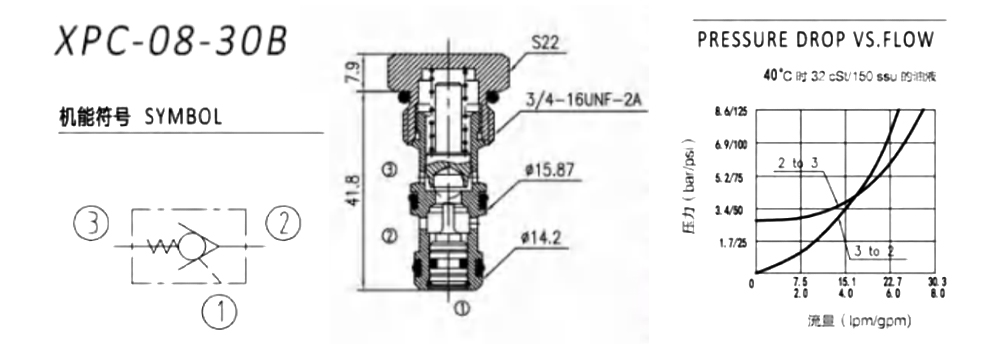

XPC-08-30B

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
qnzqibiz1787049093 XPC-08-30B 08-3 18  250  Б-15
XPC-08-30P 08-3 18  250  Б-16
XPC-10-30P 10-3 22  250  Б-17
thaefmye1787049106 XCKBB-XCN  Т-163А 30  350  Б-18
XCKCB-XCN Т-11А 60  350  Б-19
XCKEB-XCN Т-2А 120  350  Б-20
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для пилотно-управляемых картриджных гидравлических клапанов, эксплуатируемых в промышленных и мобильных гидравлических системах.
· Индивидуальная настройка резьбы и посадочного отверстия
· Подбор передаточного отношения пилота под конкретные условия эксплуатации
· Выбор уплотнительных материалов для работы с различными типами гидравлических жидкостей
· Индивидуальная лазерная маркировка и этикетирование продукции
· Кастомизация упаковки
· Техническая поддержка по интеграции гидравлических коллекторов
· Техническая помощь при подборе моделей и подборе эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется пилотно‑управляемый обратный клапан?
Пилотно‑управляемый обратный клапан предназначен для блокировки гидравлических нагрузок с возможностью контролируемого сброса под действием пилотного давления. Он обычно используется в гидравлических цилиндрах, подъемном оборудовании и контурах удержания нагрузки.

2. Какие модели представлены в данной серии?
Характерные модели включают XPC‑08‑30B, XPC‑08‑30P, XPC‑10‑30P, XCKBB‑XCN, XCKCB‑XCN и XCKEB‑XCN. В соответствии с условиями эксплуатации доступны дополнительные модификации и конфигурации.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XPC‑08‑30B. Номинальные значения давления, передаточное отношение пилота, размеры посадочного отверстия и расходные характеристики могут отличаться в зависимости от выбранной модификации.

4. Каково передаточное отношение пилота у данного клапана?
Характерная модель XPC‑08‑30B имеет передаточное отношение пилота 2,7:1, которое обеспечивает стабильные параметры пилотного сброса для систем управления гидравлической нагрузкой.

5. Как подобрать подходящую модель пилотно‑управляемого картриджного обратного клапана?
Выбор модели определяется рабочим давлением, передаточным отношением пилота, размером посадочного отверстия, требованиями по расходу, конструкцией гидравлического контура и условиями монтажа. Наша инженерная команда подберет оптимальный клапан в соответствии с требованиями вашей эксплуатации.
