Дом / Продукция / Картриджные клапаны / Направленные клапаны / Гидравлический картриджный челночный клапан

  • Гидравлический картриджный челночный клапан
  • Гидравлический картриджный челночный клапан
  • Гидравлический картриджный челночный клапан
  • Гидравлический картриджный челночный клапан
  • Гидравлический картриджный челночный клапан
  • Гидравлический картриджный челночный клапан
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Гидравлические системы нагрузочного сигнала (LS)
· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Мобильное гидравлическое оборудование
· Промышленные гидравлические системы управления
· Контуры выбора давляющих сигналов

Основные функции

Автоматический выбор сигнала давления
Картриджный гидравлический челночный клапан автоматически выбирает сигнал с более высоким давлением из двух гидравлических контуров и направляет его в линию нагрузочного сигнала. Это обеспечивает стабильное регулирование давления в гидравлических системах с переменной нагрузкой.

Устойчивость к высокому рабочему давлению
Клапан разработан для эксплуатации в сложных гидравлических условиях и выдерживает максимальное рабочее давление 350 бар, что позволяет применять его в системах нагрузочного сигнала высокого давления на промышленном и мобильном оборудовании.

Минимальные внутренние утечки
Картриджный узел клапана сводит внутренние утечки к минимуму — не более 5 капель в минуту при давлении 210 бар, поддерживая точность передачи давляющих сигналов и повышая стабильность работы гидравлической системы.

Стабильная эксплуатация в широком диапазоне условий
Челночный клапан сохраняет работоспособность при температурах от -30 °C до +120 °C. Для снижения влияния загрязнений и увеличения эксплуатационного ресурса рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Компактная картриджная установка
Гидравлический челночный клапан выполнен в виде резьбового картриджа для простого монтажа в гидравлические коллекторы, что позволяет уменьшить габариты системы, а также упростить техническое обслуживание и замену изделия.

Приведенные выше технические характеристики соответствуют модели LSV‑08.

Технические характеристики

Параметр

Спецификация

Название продукта

Гидравлический картриджный челночный клапан

Репрезентативные модели

ЛСВ-08, ЛСВ-10, ЛСВ-Г1/4

Максимальное рабочее давление

350 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 5 капель/мин при 210 бар*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-3

*Данные о производительности основаны на модели LSV-08. Технические характеристики могут различаться в зависимости от выбранной модели.

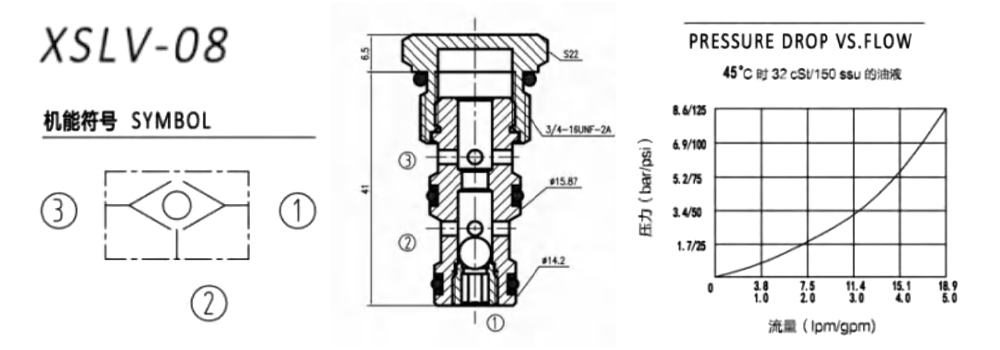

XSLV-08

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
jrcshktx1787049903 ЛСВ-08 08-3 19  350  Б-23
ЛСВ-10 10-3 30  350  Б-24
ЛСВ-Г1/4 10-2 15  350  Б-25
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических челночных клапанов, применяемых в гидравлических системах нагрузочного сигнала.
· Индивидуальная настройка резьбы и посадочного отверстия
· Подбор размеров присоединительных элементов
· Выбор уплотнительных материалов для работы с различными типами гидравлических жидкостей
· Лазерная маркировка и нанесение фирменного знака
· Индивидуальная упаковка продукции
· Техническая поддержка по интеграции с гидравлическими коллекторами
· Техническая помощь при подборе моделей и поиске эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется челночный клапан в гидравлической системе?
Челночный клапан автоматически выбирает сигнал с более высоким давлением из двух гидравлических линий и передаёт его в контур нагрузочного сигнала. Он обычно используется в гидравлических системах с нагрузочным сигналом для повышения качества регулирования давления.

2. Какие модели представлены в данной серии?
Характерные модели включают LSV‑08, LSV‑10 и LSV‑G1/4. Подбор подходящей модификации осуществляется исходя из требуемого типа присоединения, размера посадочного отверстия и конструкции гидравлической системы.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели LSV‑08. Номинальные значения давления, размеры присоединений, расходные характеристики и другие параметры могут отличаться в зависимости от выбранной модификации.

4. Какая рекомендуемая степень очистки гидравлического масла?
Для стабильной работы и увеличения эксплуатационного ресурса рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

5. Как подобрать подходящий картриджный гидравлический челночный клапан?
Выбор модели определяется рабочим давлением, типом присоединения, размером посадочного отверстия, требованиями по расходу и конструкцией гидравлического контура. Наша инженерная команда подберет оптимальную модель картриджного челночного клапана в соответствии с условиями вашей эксплуатации.
