Дом / Продукция / Картриджные клапаны / Электромагнитные клапаны / 4-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан

  • 4-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан
  • 4-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан
  • 4-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан
  • 4-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Оборудование промышленной автоматизации
· Строительная и горнодобывающая техника
· Сельскохозяйственное оборудование
· Металлорежущие станки и инструменты
· Мобильные гидравлические системы

Основные функции

Прямое гидравлическое управление направлением
Четырехходовой двухпозиционный электромагнитный картриджный клапан выполнен по схеме золотника прямого действия для переключения потока гидравлического масла между четырьмя гидравлическими портами. Это обеспечивает надежное направленное управление цилиндрами, приводами и прочими гидравлическими компонентами в компактных гидравлических контурах.

Эксплуатация при высоком рабочем давлении
Клапан предназначен для промышленных гидравлических применений и выдерживает максимальное рабочее давление 210 бар, гарантируя стабильную работу в гидравлических системах среднего и высокого давления.

Нормируемые внутренние утечки
Золотниковая конструкция обеспечивает стабильные гидравлические показатели; внутренние утечки не превышают 80 см³/мин при давлении 210 бар, что способствует устойчивой работе системы при переключении направления потока.

Стабильные электрические характеристики
Электромагнитный клапан рассчитан на непрерывную работу при напряжении питания катушки в диапазоне 90%–110% от номинального. При давлении 210 бар минимальное напряжение срабатывания составляет 90% от номинального значения, что обеспечивает надежное переключение при допустимых колебаниях напряжения сети.

Широкий диапазон рабочих температур
Четырехходовой гидравлический картриджный клапан сохраняет работоспособность при температурах от -30°C до +120°C. Для обеспечения долгосрочной эксплуатации рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели XSV‑08‑40.

Технические характеристики

Параметр

Спецификация

Название продукта

4-ходовой 2-позиционный гидравлический электромагнитный картриджный клапан

Приведение в действие

Электромагнитный соленоид

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XSV-08-40, XSV-10-40, XSV-08-41, XSV-10-41

Максимальное рабочее давление

210 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 80 куб.см/мин при 210 бар*

Рабочая температура

-30°С до +120°С*

Диапазон напряжения катушки

Непрерывная работа при 90%–110% номинального напряжения*

Минимальное напряжение втягивания

90% номинального напряжения при 210 бар*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-4

*Данные о производительности основаны на модели XSV-08-40. Технические характеристики могут различаться в зависимости от выбранной модели.

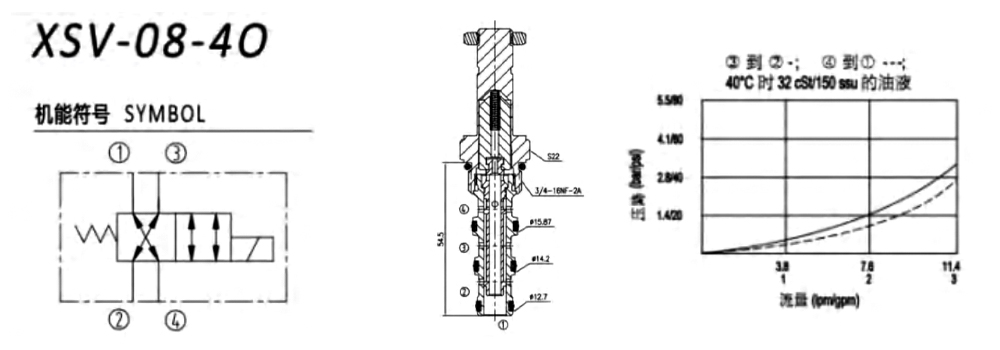

XSV-08-40

Выбор функции Номер партии Кавитация Поток (Ipm) Прессуре (бар) Страница
jaxexptl1787046110 XSV-08-40 08-4 11  210  А-58
XSV-10-40 10-4 22  210  А-59
voawgrbv1787046116 XSV-08-41 08-4 11  210  А-60
XSV-10-41 10-4 22  210  А-61
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для производителей гидравлических клапанов, оборудования и дистрибьюторских компаний.
· Настройка напряжения питания катушек переменного и постоянного тока
· Различные варианты разъемов и кабельной продукции
· Подбор уплотнительных материалов для работы с разными типами гидравлических жидкостей
· Лазерная маркировка и нанесение фирменных знаков заказчика
· Индивидуальная упаковка продукции
· Техническая поддержка по интеграции гидравлических коллекторов
· Техническая помощь при подборе и замене моделей клапанов

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется четырехходовой двухпозиционный гидравлический электромагнитный картриджный клапан?
Двухпозиционный четырехходовой электромагнитный клапан предназначен для управления направлением потока гидравлического масла между четырьмя портами. Он обычно используется для управления цилиндрами двойного действия и другими гидравлическими приводами.

2. Какие модели представлены в линейке?
Характерные модели включают XSV‑08‑40, XSV‑10‑40, XSV‑08‑41 и XSV‑10‑41. Дополнительные конфигурации могут быть реализованы в соответствии с условиями эксплуатации.

3. Одинаковы ли характеристики у всех моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XSV‑08‑40. Показатели давления, расхода, размер посадочного места и другие параметры могут отличаться в зависимости от выбранной модификации.

4. Какой уровень фильтрации рекомендуется?
Для стабильной работы и увеличения ресурса эксплуатации рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

5. Возможно ли изготовление данного гидравлического картриджного клапана по индивидуальному заказу?
Да. Мы предоставляем услуги OEM и ODM‑кастомизации, включая подбор напряжения питания катушки, типа разъема, уплотнительных материалов, маркировки продукции, упаковки и другие индивидуальные доработки.
