  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Системы управления гидромоторами
· Гидравлические силовые агрегаты (ГСА)
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Оборудование промышленной автоматизации
· Гидравлические коллекторные блоки
· Мобильные гидравлические системы

Основные функции

Точное управление потоком гидромотора
Четырехходовой трехпозиционный электромагнитный картриджный клапан выполнен по схеме золотника прямого действия, который управляет потоком рабочей жидкости между четырьмя портами в трех позициях переключения. Изделие подходит для гидромоторов, требующих управления направлением вращения и стабильного регулирования потока в нейтральном положении.

Работа при высоком рабочем давлении
Клапан предназначен для промышленных гидравлических систем и выдерживает максимальное рабочее давление 210 бар, гарантируя надежную эксплуатацию в системах управления гидромоторами и вспомогательных гидравлических контурах.

Стабильные гидравлические показатели
Золотниковая конструкция обеспечивает нормируемые внутренние утечки не более 160 см³/мин при давлении 210 бар, что способствует предсказуемой работе гидравлических параметров при функционировании гидромотора и переключении направления потока.

Надежная эксплуатация соленоидной катушки
Гидравлический картриджный клапан рассчитан на непрерывную работу при напряжении питания катушки в диапазоне 90%–110% от номинального. При давлении 210 бар минимальное напряжение срабатывания составляет 90% от номинального значения, что обеспечивает стабильное переключение при допустимых колебаниях напряжения сети.

Широкий диапазон рабочих температур
Гидравлический картриджный клапан сохраняет работоспособность при температурах от -30°C до +120°C. Для устойчивой долгосрочной эксплуатации рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели XSV‑08‑47A.

Технические характеристики

Параметр

Спецификация

Название продукта

4-ходовой 3-позиционный гидравлический электромагнитный картриджный клапан

Приведение в действие

Электромагнитный соленоид

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XSV-08-47A, XSV-10-47A, XSV-08-47B, XSV-10-47B, XSV-08-47C, XSV-10-47C, XSV-08-47D, XSV-10-47D

Максимальное рабочее давление

210 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 160 куб.см/мин при 210 бар*

Рабочая температура

-30°С до +120°С*

Диапазон напряжения катушки

Непрерывная работа при 90%–110% номинального напряжения*

Минимальное напряжение втягивания

90% номинального напряжения при 210 бар*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-4

*Данные о производительности основаны на модели XSV-08-47A. Технические характеристики могут различаться в зависимости от выбранной модели.

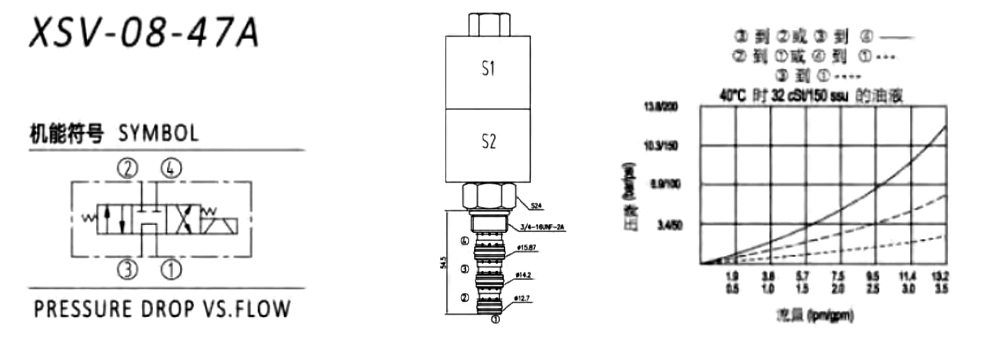

XSV-08-47A

Выбор функции Номер партии Кавитация Поток (Ipm) Прессуре (бар) Страница
wggdshak1787047438 XSV-08-47A 08-4 11  210  А-62
XSV-08-47A 08-4 11  210  А-63
ajcklieg1787047443 XSV-08-47B 08-4 11  210  А-64
XSV-10-47B 10-4 22  210  А-65
kcirzgpe1787047452 XSV-08-47D 08-4 11  210  А-66
XSV-10-47D 10-4 22  210  А-67
gtpolbki1787047459 XSV-08-47C 08-4 11  210  А-68
XSV-10-47C 10-4 22  210  А-69
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для производителей гидравлического оборудования, дистрибьюторов и системных интеграторов.
· Индивидуальная настройка напряжения питания катушек переменного и постоянного тока
· Подбор конфигурации разъемов и кабельного оснащения
· Выбор уплотнительных материалов для эксплуатации с различными типами гидравлических жидкостей
· Индивидуальное нанесение логотипа и лазерная маркировка
· Кастомизация упаковки продукции
· Техническая поддержка по интеграции гидравлических коллекторов
· Техническая помощь при подборе моделей и подборе эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется четырехходовой трехпозиционный гидравлический электромагнитный картриджный клапан?
Трехпозиционный четырехходовой электромагнитный клапан в основном предназначен для управления направлением потока и нейтральным режимом работы гидромоторов в промышленных и мобильных гидравлических системах.

2. Какие модели представлены в данной серии?
Характерные модели включают XSV‑08‑47A, XSV‑10‑47A, XSV‑08‑47B, XSV‑10‑47B, XSV‑08‑47C, XSV‑10‑47C, XSV‑08‑47D и XSV‑10‑47D. Доступны различные золотниковые конфигурации для удовлетворения разнообразных требований гидравлических контуров.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XSV‑08‑47A. Показатели давления, утечек, расхода и функционал золотника могут отличаться в зависимости от выбранной модификации.

4. Какая рекомендуемая степень очистки гидравлического масла?
Для стабильной работы и увеличения ресурса эксплуатации гидравлическое масло должно иметь тонкость очистки не более 20 мкм.

5. Предоставляете ли вы картриджные гидравлические клапаны по OEM‑заказу?
Да. Мы осуществляем производство по схемам OEM и ODM, включая индивидуальное напряжение питания катушки, тип разъема, уплотнительные материалы, маркировку продукции, упаковку и адаптацию под специфические условия эксплуатации.
