Конкретные приложения

· Гидравлические силовые агрегаты (ГСА)
· Низкорасходные гидравлические контуры
· Гидравлические коллекторные блоки
· Промышленное гидравлическое оборудование
· Строительная и сельскохозяйственная техника
· Металлорежущие станки
· Гидравлические контуры защиты от избыточного давления
· Вспомогательные гидравлические системы

Основные функции

Надежная защита от избыточного давления
Предохранительные клапаны автоматически ограничивают давление в гидравлической системе, открываясь при достижении заданного порогового значения. Это защищает гидравлические насосы, приводы и другие компоненты системы от перегрузок.

Устойчивость к высокому рабочему давлению
Клапан разработан для эксплуатации в сложных гидравлических условиях и выдерживает максимальное рабочее давление 350 бар, что обеспечивает надежную защиту от давления в промышленных и мобильных гидравлических системах.

Минимальные внутренние утечки
Тарельчатый предохранительный клапан прямого действия оснащен тарельчатой уплотнительной конструкцией, внутренние утечки которой составляют менее 30 мл/мин. Он оптимально подходит для низкорасходных гидравлических контуров, где критически важны стабильность давления и высокая герметичность.

Широкий диапазон рабочих температур
Картриджный гидравлический предохранительный клапан сохраняет работоспособность при температурах от -30 °C до +120 °C. Для поддержания стабильного давления и продления эксплуатационного ресурса клапана рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

Компактная картриджная установка
Конструкция резьбового картриджа упрощает монтаж и техническое обслуживание, а также обеспечивает простую интеграцию в гидравлические коллекторы и компактные гидравлические системы.

Приведенные выше технические характеристики соответствуют модели XRV‑08S.

Технические характеристики

Параметр

Спецификация

Название продукта

Тарельчатый предохранительный клапан прямого действия

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XRV-08S, XRV-08, XRV2-08, XRV-08-20, XRV-10-20, XNRV-08, XNRV-10, XNRV2-10, XNRV-12, XRDBA, XRDDA, XRDFA и т. д.

Максимальное рабочее давление

350 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

<30 мл/мин*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08С-2

*Данные о производительности основаны на модели XRV-08S. Технические характеристики могут различаться в зависимости от выбранной модели.

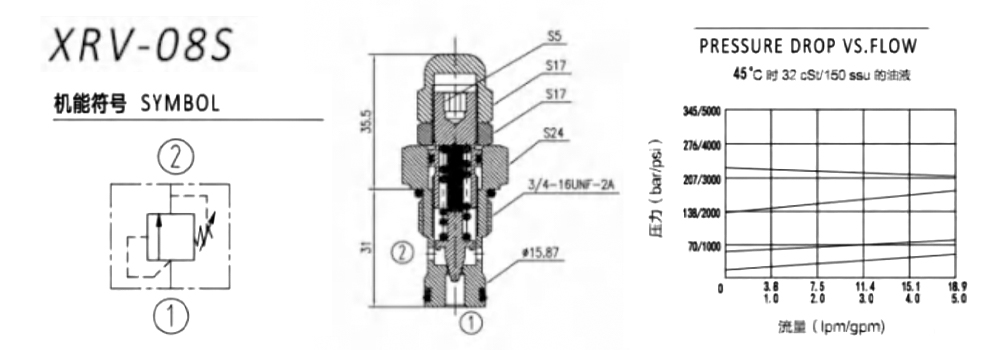

DirectActingPoppetReliefValveXRV-08S

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
DirectActingPoppetReliefValve1 XRV-08S 08С-2 10  350  С-1
XRV-08 08-2 10  350  С-2
XRV2-08 08-2 15  350  С-3
XRV-08-20 08-2 15  350  С-4
XRV-10-20 10-2 38  350  С-5
XNRV-08 08-2 30  350  С-6
XNRV-10 10-2 30  350  С-7
XNRV2-10 10С-2 30  350  С-8
XNRV-12 12-2 207  С-9
XRDBA Т-162А 95  350  С-10
XRDDA Т-10А 95  350  С-11
XRDFA Т-3А 200  350  С-12
DirectActingPoppetReliefValve2 XDRV-08 08-2 30  350  С-13
XDRV-10 10-2 114  350  С-14
DirectActingPoppetReliefValve3 XSRV-08 08-2 38  350  С-15
XSRV-10 10-2 114  350  С-16
XSRV-12 12-2 200  350  С-17
DirectActingPoppetReliefValve4 XSRV-16 16-2 400  350  С-18
XRPEC Т-10А 95  350  С-19
XRPGC Т-3А 200  350  С-20
XRPIC Т-16А 380  350  С-21
DirectActingPoppetReliefValve5 XRVBD-10 10-2 60  240  С-22
DirectActingPoppetReliefValve6 YYF20S Т-2602 300  350  С-23
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических предохранительных клапанов, удовлетворяющих различным требованиям гидравлических систем.
· Индивидуальная настройка давления срабатывания
· Настройка резьбы и посадочного отверстия
· Выбор уплотнительных материалов для работы с различными типами гидравлических жидкостей
· Индивидуальное нанесение логотипа и лазерная маркировка
· Кастомизация упаковки
· Техническая поддержка по интеграции с гидравлическими коллекторами
· Техническая помощь при подборе моделей и поиске эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.



ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется гидравлический предохранительный клапан прямого действия?
Предохранительный клапан прямого действия предназначен для ограничения максимального давления в системе и защиты гидравлических компонентов от избыточного давления. Обычно он монтируется в гидравлические силовые агрегаты, коллекторные блоки и контуры защиты от давления.

2. Какие модели представлены в данной серии?
Характерные модели включают XRV‑08S, XRV‑08, XRV2‑08, XRV‑08‑20, XRV‑10‑20, XNRV‑08, XNRV‑10, XNRV2‑10, XNRV‑12, XRDBA, XRDDA и XRDFA. Для различных условий эксплуатации доступны дополнительные модификации.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XRV‑08S. Номинальные значения давления, размеры посадочных отверстий, расходные характеристики и диапазоны регулировки могут отличаться в зависимости от выбранной модификации.

4. Почему важен предохранительный клапан с низкими утечками?
Минимальные внутренние утечки обеспечивают стабильность давления, повышают энергоэффективность гидравлической системы и особенно актуальны для низкорасходных гидравлических контуров, где требуется точное регулирование давления.

5. Как подобрать подходящий тарельчатый предохранительный клапан прямого действия?
Выбор модели определяется рабочим давлением, порогом срабатывания, размером посадочного отверстия, требованиями по расходу, типом гидравлической жидкости и конструкцией системы. Наша инженерная команда подберет оптимальную модель тарельчатого предохранительного клапана прямого действия в соответствии с требованиями вашей эксплуатации.
