  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Гидравлические контуры удержания нагрузки
· Системы блокировки гидравлических цилиндров
· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Промышленные гидравлические системы управления
· Мобильное гидравлическое оборудование

Основные функции

Надежное одностороннее управление потоком
Картриджный гидравлический обратный клапан обеспечивает пропуск потока гидравлического масла в одном направлении с автоматической блокировкой обратного тока. Это позволяет поддерживать стабильное давление в системе и предотвращает неконтролируемое перемещение приводных элементов.

Высокая прочность при рабочем давлении
Клапан разработан для эксплуатации в сложных гидравлических условиях и выдерживает максимальное рабочее давление до 350 бар, что позволяет использовать его в контурах удержания нагрузки и гидравлических системах высокого давления.

Минимальные внутренние утечки
Тарельчатая конструкция уплотнения сводит внутренние утечки к минимуму — не более 3 капель в минуту при давлении 250 бар, улучшая показатели удержания нагрузки и общую эффективность гидравлической системы.

Широкий диапазон рабочих температур
Картриджный обратный клапан сохраняет работоспособность при температурах от -30 °C до +120 °C, подходя для эксплуатации на стационарном и мобильном гидравлическом оборудовании в любых условиях.

Снижение риска загрязнения
Для стабильной работы и увеличения эксплуатационного ресурса рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм, что снижает износ деталей и сохраняет герметичность клапана.

Приведенные выше технические характеристики соответствуют модели XCV‑08B‑20.

Технические характеристики

Параметр

Спецификация

Название продукта

Гидравлический картриджный обратный клапан

Тип клапана

Направленные клапаны

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XICV-G1/4, XICV-G3/8, XCV-08B-20, XCV-10B-20, XCV-08P-20, XCV-10P-20, XCV-12P-20, XCV-16P-20, XCXJA-XCN, XCXHA-XCN, XCV-08P-21, XCV-10P-21, XCV-12P-21, XCV-16P-21 и т. д.

Максимальное рабочее давление

350 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 3 капли/мин при 250 бар*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-2

*Данные о производительности основаны на модели XCV-08B-20. Технические характеристики могут различаться в зависимости от выбранной модели.

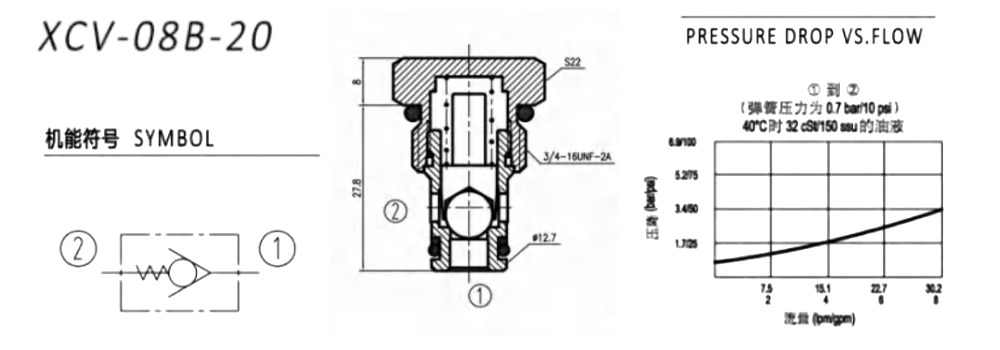

XCV-08B-20

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
mjfzdjgo1787048528 ICV-G1/4 08-2 20  350  Б-1
ICV-G3/8 08-2 40  350  Б-2
XCV-08B-20 08-2 30  350  Б-3
XCV-10B-20 10-2 50  350  Б-4
XCV-08P-20 10-2 30  350  Б-5
XCV-10P-20 12-2 50  350  Б-6
XCV-12P-20 12-2 120  350  Б-7
XCV-16P-20 16-2 220  350  Б-8
XCXJA-XCN 16-2 320  350  Б-9
XCXHA-XCN 08-2 640  350  Б-10
tkolefru1787048534 XCV-08P-21 08-2 30  350  Б-11
XCV-10P-21 10-2 50  350  Б-12
XCV-12P-21 10-2 120  350  Б-13
XCV-16P-21 12-2 220  350  Б-14
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических обратных клапанов, применяемых в промышленных и мобильных гидравлических системах.
· Индивидуальная настройка резьбы и посадочного отверстия
· Подбор уплотнительных материалов под различные типы гидравлических жидкостей
· Регулировка давления открытия клапана
· Фирменная маркировка и лазерная гравировка на продукции
· Индивидуальная упаковка продукции
· Техническая поддержка по согласованию параметров гидравлических коллекторов
· Техническая помощь при подборе и замене моделей

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется картриджный гидравлический обратный клапан?
Картриджный гидравлический обратный клапан предназначен для пропуска потока гидравлического масла в одном направлении и предотвращения обратного тока жидкости. Он обычно используется в контурах удержания нагрузки, блокировки гидравлических цилиндров, поддержания давления и систем гидравлической безопасности.

2. Какие модели представлены в данной серии?
Характерные модели включают XICV‑G1/4, XICV‑G3/8, XCV‑08B‑20, XCV‑10B‑20, XCV‑08P‑20, XCV‑10P‑20, XCV‑12P‑20, XCV‑16P‑20, XCXJA‑XCN, XCXHA‑XCN, XCV‑08P‑21, XCV‑10P‑21, XCV‑12P‑21 и XCV‑16P‑21. Имеются дополнительные модификации для различных гидравлических задач.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XCV‑08B‑20. Номинальные значения давления, размеры посадочных отверстий, давление открытия и расходные характеристики могут отличаться в зависимости от выбранной модификации.

4. Какая рекомендуемая степень очистки гидравлического масла?
Для сохранения герметичности и увеличения ресурса эксплуатации клапана рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

5. Как подобрать подходящую модель картриджного гидравлического обратного клапана?
Выбор модели определяется такими параметрами, как рабочее давление, требования по расходу, размер посадочного отверстия, тип резьбы, давление открытия и конструкция гидравлического контура. Наша инженерная команда подберет оптимальную модель в соответствии с условиями вашей эксплуатации.
