Дом / Продукция / Картриджные клапаны / Клапаны давления / Клапан последовательности катушек прямого действия

  • Клапан последовательности катушек прямого действия
  • Клапан последовательности катушек прямого действия
  • Клапан последовательности катушек прямого действия
  • Клапан последовательности катушек прямого действия
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Управление вторичными гидравлическими контурами
· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Строительное и горнодобывающее оборудование
· Сельскохозяйственная техника
· Оборудование промышленной автоматизации
· Металлорежущие станки
· Многоприводные гидравлические системы

Основные функции

Автоматическая последовательность срабатывания
Клапаны последовательности находятся в закрытом состоянии до достижения заданного давления в первичном гидравлическом контуре. После достижения порогового давления клапан автоматически открывается, подавая рабочую жидкость во вторичный контур и обеспечивая заданную последовательность работы гидравлических узлов.

Конструкция золотника прямого действия
Клапан последовательности прямого действия выполнен в золотниковом исполнении с внутренним пилотным управлением и пружинной камерой внутреннего дренажа, что обеспечивает стабильную реакцию на изменение давления и надежное переключение режимов работы.

Устойчивость к высокому рабочему давлению
Клапан разработан для промышленных гидравлических систем и рассчитан на максимальное рабочее давление 240 бар, что позволяет использовать его для реализации последовательного регулирования давления в гидравлических контурах.

Стабильность регулирования давления
Картриджный клапан последовательности имеет внутреннюю утечку не более 80 см³/мин при давлении 85 % от номинального значения, что гарантирует прогнозируемое управление давлением при активации вторичного гидравли

Технические характеристики

Параметр

Спецификация

Название продукта

Клапан последовательности катушек прямого действия

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

XPS-08, XPS-10

Максимальное рабочее давление

240 бар*

Пропускная способность

См. Кривую падения давления и расхода

Внутренняя утечка

Макс. 80 куб.см/мин при 85% номинального давления*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-3

*Данные о производительности основаны на модели XPS-08. Технические характеристики могут различаться в зависимости от выбранной модели.

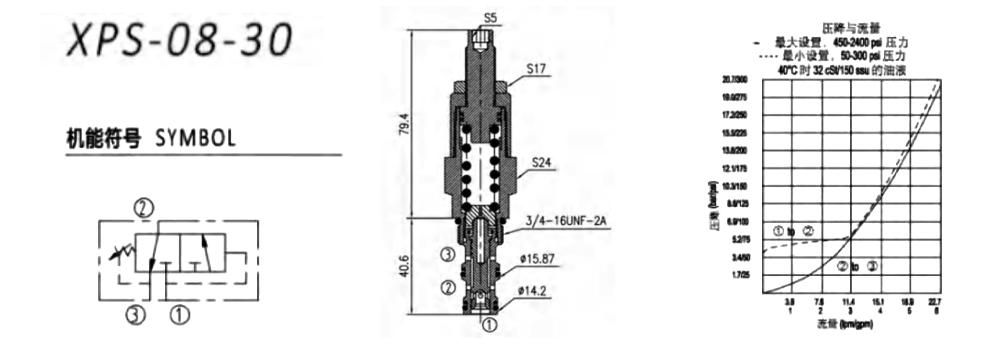

DirectActingSpoolSequenceValve

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
DirectActingSpoolSequenceValve1 XPS-08 08-3 22  207  С-29
XPS-10 10-3 34  207  С-30
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических клапанов последовательности, удовлетворяющих различным эксплуатационным требованиям гидравлических систем.
· Индивидуальная настройка давления срабатывания
· Подбор параметров резьбы и посадочного отверстия
· Выбор уплотнительных материалов для работы с различными типами гидравлических жидкостей
· Нанесение индивидуального логотипа и лазерная маркировка
· Индивидуальная настройка упаковки
· Техническая поддержка при интеграции в гидравлические коллекторы
· Техническая помощь при подборе моделей и поиске эквивалентных аналогов для замены

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.



ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется гидравлический клапан последовательности?
Гидравлический клапан последовательности управляет порядком срабатывания нескольких гидравлических контуров. Он открывается только после достижения заданного давления в первичном контуре, обеспечивая поступление рабочей жидкости во вторичный контур.

2. Какие модели представлены в данной серии?
Характерные модели включают XPS‑08 и XPS‑10. Доступны различные модификации, соответствующие разным мощностям гидравлической системы и монтажным требованиям.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XPS‑08. Номинальные значения давления, расходные характеристики, размеры посадочного отверстия и параметры настройки давления могут отличаться в зависимости от выбранной модификации.

4. Какая рекомендуемая степень очистки гидравлического масла?
Для стабильной работы клапана и увеличения эксплуатационного ресурса рекомендуется фильтрация гидравлического масла с тонкостью очистки не более 20 мкм.

5. Как подобрать подходящий золотниковый клапан последовательности прямого действия?
Выбор модели определяется рабочим давлением, требуемым давлением срабатывания последовательности, расходом рабочей жидкости, размером посадочного отверстия, типом гидравлической жидкости и конструкцией контура. Наша инженерная команда подберет оптимальную модель золотникового клапана последовательности прямого действия в соответствии с требованиями вашей эксплуатации.
