Конкретные приложения

·Гидравлические силовые агрегаты для нефтехимических заводов
·Морское бурение и морские гидравлические системы
·Горнодобывающее оборудование, работающее во взрывоопасных средах
·Гидравлические системы управления нефтепроводом
·Оборудование для химического производства
·Взрывозащищенные системы промышленной автоматизации

Основные функции

Автоматическая разгрузка под давлением
При подаче питания на соленоид клапан сбрасывает давление насоса в соответствии с конструкцией гидравлического контура, помогая снизить ненужное потребление энергии во время работы в режиме ожидания.

Защита от давления
Интегрированная функция сброса давления ограничивает чрезмерное давление в системе, снижая риск повреждения насосов, цилиндров и гидравлических трубопроводов.

Предназначен для опасных мест
Взрывозащищенная электрическая конструкция позволяет клапану безопасно работать в средах, содержащих легковоспламеняющиеся газы или горючую пыль.

Совместимо с промышленными гидравлическими жидкостями
Подходит для минерального гидравлического масла и гидравлической жидкости на основе фосфатного эфира, отвечая требованиям многих промышленных гидравлических систем.

Промышленная электрозащита
Клапан имеет класс защиты IP55, что обеспечивает защиту от попадания пыли и брызг воды для надежной работы на открытом воздухе и на заводе.

Технические характеристики
Технические характеристики 03  06  10
Максимальное рабочее давление (МПа) Нефтяные порты P, X 35
Нефтяные порты T(Внешняя утечка 30
Нефтепорты T (Внутренняя утечка) 10
Макс.Расход(л/мин) 10% 40  80  120
17% 60 120 240
Рабочая жидкость Фосфат-эфир минерального масла
Температура жидкости. (℃) -20~70
Вязкость(мм²/с) 15~380
Рабочее давление (МПа) 5,10,20,31,5,35
Напряжение работы (В) постоянный ток 24
※АС 110 220
Изоляционный сорт ИП 55

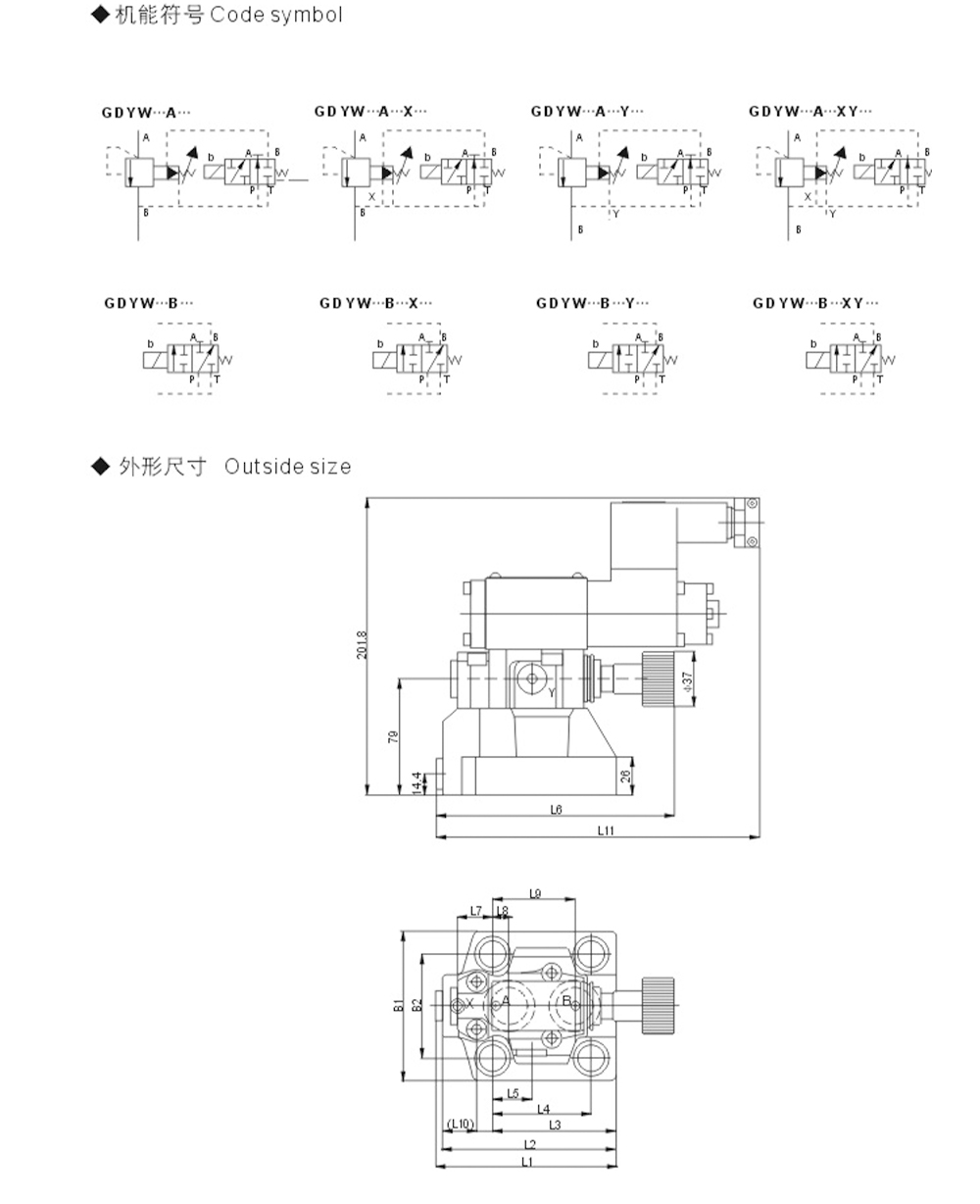

prfpbocd1787208524

Спецификация Монтажные винты Крутящий момент затяжки
GDYXW-03 4-М10×50-12,9 75Нм

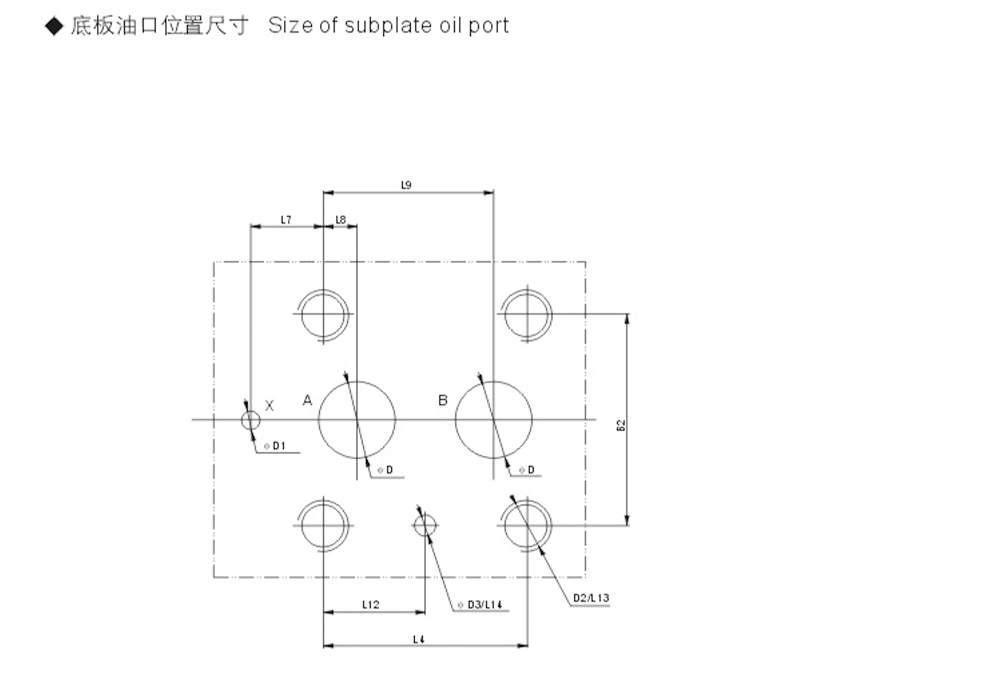

tfpkzagd1787208569

Спецификация Монтажные винты Крутящий момент затяжки
GDYXW-06 4-М16×100-12,9
2-М16×50-12,9
310Нм
GDYXW-10 4-М18×120-12,9
2-М18×80-12,9
430Нм

Спецификация Л1 Л2 Л3 Л4 Л5 Л6 Л7 Л8 Л9 Л10 Л11
GDYXW-06 154  25  101,6  57,1  12,7  46  112,7  48,2  34  156  253,4
GDYXW-10 199  42  127  63,5  12,7  50,8  139,7  698  37  201  275

Спецификация В1 В2 В3 H1 Н2 H3 H4 H5 Д Д1 Д2
GDYXW-06 101  69,9  103  144  124  72  46  28  М16 18  25
GDYXW-10 118,5  82,5  118,5  165  145  93  67  45  М18 20  32

Настройка OEM / ODM

Для удовлетворения различных требований к гидравлическим системам мы предлагаем:

·Варианты взрывозащищенных катушек для различных стандартов напряжения
·Индивидуальная настройка давления перед доставкой
·Гидравлический порт и конфигурация крепления
·OEM-брендинг и упаковка продукции
·Техническая поддержка на основе гидравлических схем

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. В чем разница между разгрузочным предохранительным клапаном и стандартным предохранительным клапаном?
Разгрузочный предохранительный клапан может переключать гидравлический насос в ненагруженное состояние посредством электрического управления, в то время как стандартный предохранительный клапан в основном ограничивает максимальное давление в системе.

2. Какие гидравлические жидкости можно использовать?
Клапан подходит для минерального гидравлического масла и гидравлической жидкости на основе фосфатного эфира.

3. Подходит ли этот клапан для опасных промышленных сред?
Да. Он предназначен для гидравлических систем, требующих взрывозащищенной электрической работы, и имеет класс защиты IP55.

4. Можно ли настроить давление?
Да. В зависимости от требований вашей гидравлической системы могут быть предусмотрены различные настройки давления и электрические конфигурации.

5. Как выбрать правильный взрывозащищенный электромагнитный предохранительный клапан?
Укажите рабочее давление, гидравлическую жидкость, напряжение, требования к опасным зонам и метод установки. Наши инженеры порекомендуют соответствующую модель предохранительного клапана разгрузки соленоида взрыва.
