  • Взрывозащищенный пропорциональный клапан управления потоком картриджа
  • Взрывозащищенный пропорциональный клапан управления потоком картриджа
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

·Компактные гидравлические коллекторы и силовые агрегаты
·Нефтехимическое технологическое оборудование
·Горнодобывающее оборудование с требованиями взрывобезопасности
·Морские гидравлические системы управления
·Оборудование промышленной автоматизации
·Гидравлические системы, требующие регулируемой скорости привода

Основные функции

Точная регулировка расхода
Клапан управляет гидравлическим потоком в соответствии с входным электрическим сигналом, что позволяет непрерывно регулировать скорость привода по сравнению с фиксированными компонентами управления потоком.

Установка картриджей для компактных систем
Конструкция картриджа позволяет осуществлять прямой монтаж в гидравлические блоки, сокращая количество внешних трубопроводов и помогая оптимизировать общую компоновку гидравлической системы.

Стабильное управление скоростью привода
Плавно регулируя выходной поток, клапан помогает улучшить стабильность движения гидравлических цилиндров и двигателей, особенно в приложениях, требующих контролируемого движения.

Взрывозащищенный электрический привод
Клапан имеет рабочее напряжение постоянного тока 24 В, номинальный ток 750 мА и степень защиты IP55, что обеспечивает надежную работу в промышленных условиях с требованиями к электрозащите.

Совместимость с промышленными гидравлическими жидкостями
Клапан подходит для минерального гидравлического масла и гидравлической жидкости на основе фосфатного эфира, что позволяет адаптировать его к различным требованиям гидравлической системы.

Технические характеристики
ДН 25  32  40  50
Максимальное рабочее давление (МПа) Нефтяные порты A,B,X 31,5
Нефтяные порты Y 0 МПа возврат в масляный бак
Рабочее давление (МПа) 7  16  25  31,5
Макс.Расход(л/мин) 325  500  700  1000
Рабочая жидкость Фосфат-эфир минерального масла
Температура жидкости. (℃) -20~70
Вязкость(мм²/с) 15~380
Гистерезис (%) <5
Повторяемость (%) <2
Линейность(%) <3,5
Рабочее напряжение (В) ДК 24
Номинальный ток (мА) 750
Сопротивление катушки (Ом) 19,5
Изоляционный сорт ИП 55

kgfyprse1787212195

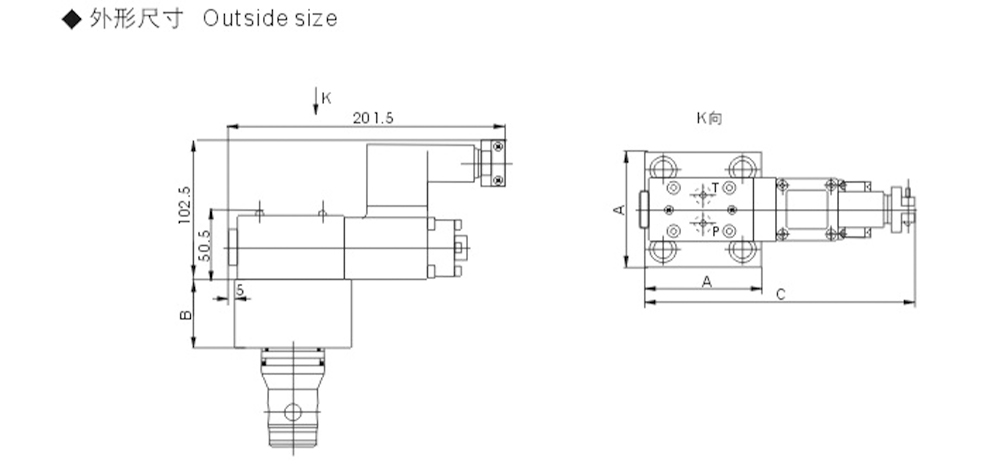

Модель А Б С
GDBCY-25 85  50  199
GDBCY-32 102  50  207
GDBCY-40 125  60  219
GDBCY-50 140  68  227

rxisgdaz1787212256

ДН А Б С Д Е Ф Г Л М Н ПП Р С
GDBCY-25 4  13  29  58  62  58  29  85  М12 6  6  30  8
GDBCY-32 6  18  35  70  76  70  35  102  М16 6  6  38  8
GDBCY-40 7,5  19,5  42,5  85  92,5  85  42,5  125  М20 6  10  46  8
GDBCY-50 8  20  50  100  108  100  50  140  М20 8  10  46  8

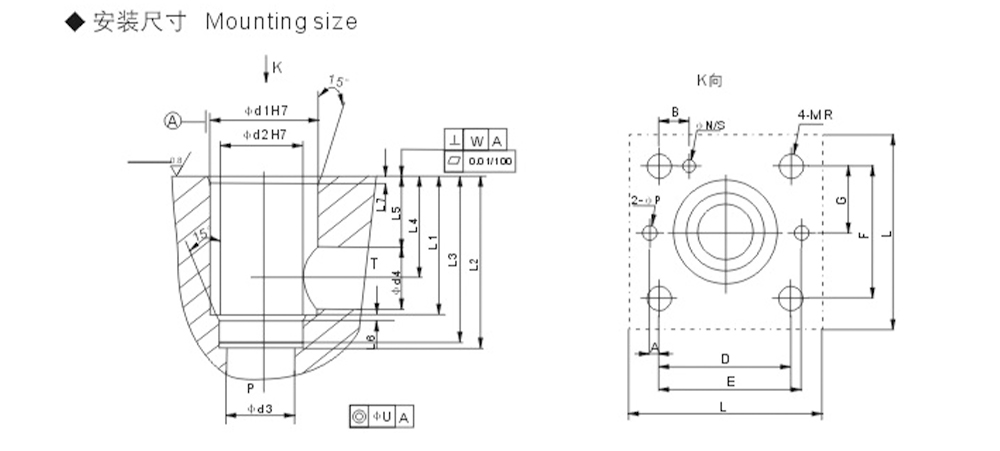

ДН д1 д2 д3 д4 Л1 Л2 Л3 Л4 Л5 Л6 Л7 У В
GDBCY-25 45  34  25  27  58  72  70  42  30  2,5  2,5  0,03  0,05
GDBCY-32 60  45  32  38,5  70  85  83  48,5  30  2,5  2,5  0,03  0,1
GDBCY-40 75  55  40  54,5  87  105  102  58  30  3  3  0,05  0,1
GDBCY-50 90  68  50  62,5  100  122  117  66  35  3  3  0,05  0,1

Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для производителей гидравлического оборудования и системных интеграторов, в том числе:

·Настройка интерфейса картриджа
·Конфигурация диапазона регулировки расхода
·Варианты электрических катушек и разъемов
·Поддержка интеграции гидравлического коллектора
·Маркировка продукции и индивидуальная упаковка

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего используется взрывозащищенный пропорциональный картриджный клапан регулирования расхода?
Взрывозащищенный пропорциональный картриджный клапан управления потоком используется для электронной регулировки гидравлического потока и управления скоростью привода в промышленных гидравлических системах, требующих компактной установки и взрывозащищенной работы.

2. В чем преимущество конструкции управления потоком картриджа?
Конструкция картриджа позволяет производить прямую установку в гидравлические блоки, что помогает сократить количество соединений трубопроводов и сэкономить место в компактных гидравлических системах.

3. Как работает пропорциональное управление потоком?
Клапан изменяет выходной поток в соответствии с входным электрическим сигналом, что обеспечивает более плавную регулировку по сравнению с традиционными клапанами с фиксированным потоком.

4. Каковы стандартные электрические характеристики?
В стандартной конфигурации используется источник питания постоянного тока напряжением 24 В с номинальным током 750 мА и степенью защиты IP55.

5. Можно ли изготовить взрывозащищенный пропорциональный клапан управления потоком патрона по индивидуальному заказу?
Да. Взрывозащищенный пропорциональный картриджный клапан управления потоком может быть настроен в соответствии с требованиями к потоку, конструкцией коллектора, электрическими характеристиками и конкретными условиями гидравлического применения.
