  • Взрывозащищенный пропорциональный предохранительный клапан картриджа
  • Взрывозащищенный пропорциональный предохранительный клапан картриджа
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

·Гидравлические коллекторы и компактные силовые агрегаты
·Нефтехимические гидравлические системы управления
·Горнодобывающая техника в опасных зонах
·Гидравлические контуры морского оборудования
·Системы промышленной автоматизации
·Гидравлическое оборудование, требующее компактного регулирования давления

Основные функции

Компактный контроль давления на основе картриджа
Конструкция картриджа позволяет производить прямую установку в гидравлические блоки или коллекторы, что помогает сократить требования к внешним трубопроводам и пространство для установки системы.

Пропорциональное регулирование давления
Клапан регулирует давление сброса в соответствии с входными электрическими сигналами, обеспечивая непрерывный контроль давления вместо фиксированной ручной регулировки.

Стабильная защита системы от давления
Функция сброса давления помогает защитить гидравлические компоненты от чрезмерного давления, сохраняя при этом стабильную работу в условиях изменяющейся нагрузки.

Взрывозащищенная электрическая конфигурация
Клапан работает от источника питания постоянного тока напряжением 24 В, номинальным током 750 мА и имеет степень защиты IP55, что обеспечивает надежную электрическую защиту в промышленных условиях.

Совместимость гидравлических жидкостей
Клапан, разработанный для минерального гидравлического масла и гидравлической жидкости на основе фосфатного эфира, поддерживает различные промышленные гидравлические применения.

Технические характеристики
ДН 25  32  40  50
Максимальное рабочее давление (МПа) Нефтяные порты А, Б, Х 31,5
Нефтяные порты Y 0 МПа возврат в масляный бак
Рабочее давление (МПа) 7  16  25  31,5
Макс.Расход(л/мин) 400  750  1000  2000
Рабочая жидкость Фосфат-эфир минерального масла
Температура жидкости. (℃) -20~70
Вязкость(мм²/с) 15~380
Гистерезис (%) <3
Повторяемость (%) <2
Линейность(%) <3,5
Рабочее напряжение (В) DC24
Номинальный ток (мА) 750
Сопротивление катушки (Ом) 19,5
Изоляционный сорт ИП 55

bnljfjvn1787211715

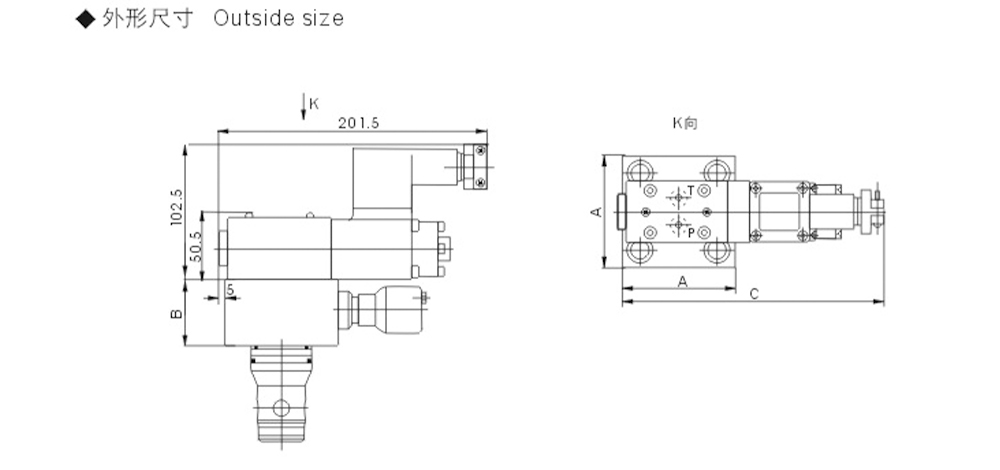

Модель А Б С
GDBCY-25 85  50  199
GDBCY-32 102  50  207
GDBCY-40 125  60  219
GDBCY-50 140  68  227

cgkbpxcp1787211754

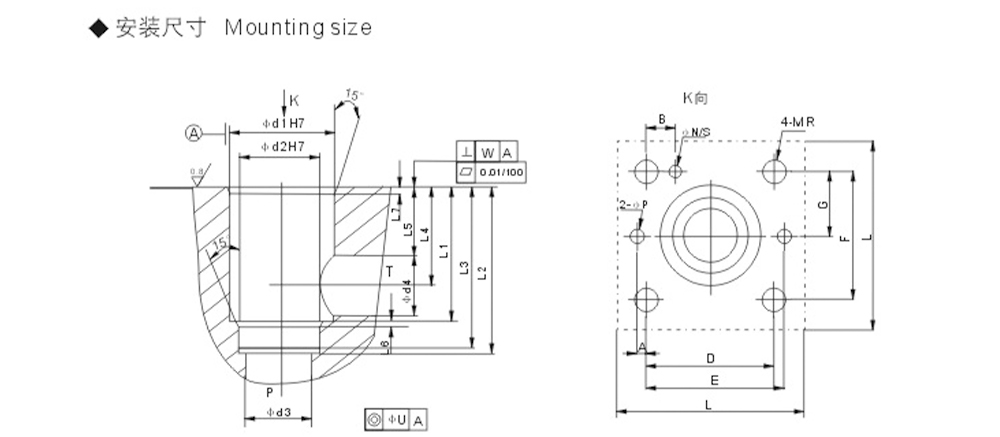

ДН А Б С Д Е Ф Г Л М Н ПП Р С
GDBCY-25 4  13  29  58  62  58  29  85  М12 6  6  30  8
GDBCY-32 6  18  35  70  76  70  35  102  М16 6  6  38  8
GDBCY-40 7,5  19,5  42,5  85  92,5  85  42,5  125  М20 6  10  46  8
GDBCY-50 8  20  50  100  108  100  50  140  М20 8  10  46  8

ДН д1 д2 д3 д4 Л1 Л2 Л3 Л4 Л5 Л6 Л7 У В
GDBCY-25 45  34  25  27  58  72  70  42  30  2,5  2,5  0,03  0,05
GDBCY-32 60  45  32  38,5  70  85  83  48,5  30  2,5  2,5  0,03  0,1
GDBCY-40 75  55  40  54,5  87  105  102  58  30  3  3  0,05  0,1
GDBCY-50 90  68  50  62,5  100  122  117  66  35  3  3  0,05  0,1

Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM поставщикам гидравлических компонентов и производителям оборудования, в том числе:

·Размер картриджа и конфигурация установки
·Настройка диапазона регулировки давления
·Варианты электрических катушек и разъемов
·Решения по маркировке и упаковке продукции
·Техническая поддержка на основе гидравлических цепей

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего используется взрывозащищенный пропорциональный предохранительный клапан картриджа?
Взрывозащищенный пропорциональный предохранительный клапан картриджа используется для управления и ограничения давления в гидравлической системе посредством пропорциональных электрических сигналов, особенно в компактных гидравлических системах, установленных в опасных средах.

2. Каковы преимущества конструкции предохранительного клапана картриджа?
Конструкция картриджа обеспечивает прямую интеграцию в гидравлические коллекторы, помогая сократить количество соединений трубопроводов, пространство для установки и сложность системы.

3. Какие электрические характеристики доступны для этого клапана?
В стандартной конфигурации используется источник питания постоянного тока напряжением 24 В с номинальным током 750 мА и степенью защиты IP55.

4. Какие гидравлические жидкости можно использовать с этим клапаном?
Клапан совместим с минеральным гидравлическим маслом и гидравлической жидкостью на основе фосфатного эфира, обычно используемыми в промышленных гидравлических системах.

5. Можно ли изготовить взрывозащищенный пропорциональный предохранительный клапан картриджа для различных гидравлических систем?
Да. Взрывозащищенный пропорциональный предохранительный клапан картриджа можно настроить в соответствии с требованиями к давлению, конструкцией коллектора, электрической конфигурацией и конкретными условиями применения.
