  • Взрывозащищенный пропорциональный пилотный редукционный клапан
  • Взрывозащищенный пропорциональный пилотный редукционный клапан
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Гидравлические системы управления нефтехимических предприятий
· Морское гидравлическое оборудование
· Горнодобывающее оборудование для эксплуатации в опасных средах
· Гидравлические системы промышленной автоматизации
· Высокопроизводительные гидравлические силовые агрегаты
· Технологическое оборудование, требующее стабильного понижения давления

Основные функции

Стабильное поддержание вторичного давления
Клапан понижает входное давление до заданного стабильного выходного уровня, обеспечивая устойчивый режим работы гидравлических приводов и минимизируя перепады давления в системе.

Пропорциональная регулировка давления
Функция пропорционального управления позволяет плавно корректировать степень понижения давления по входным электрическим сигналам, обеспечивая более гибкое регулирование по сравнению с ручными редукционными клапанами.

Пилотируемая конструкция для промышленных систем
Пилотируемая схема повышает стабильность регулирования давления и оптимально подходит для гидравлических контуров с непрерывным циклом работы и повышенными требованиями к надежному контролю давления.

Взрывозащищенный электрический привод
Клапан оснащен электрическим приводом на постоянном токе напряжением 24 В с номинальным током 750 мА и степенью защиты IP55, что позволяет эксплуатировать его в промышленных условиях с требованиями к электрической и взрывобезопасности.

Совместимость с различными гидравлическими жидкостями
Клапан рассчитан на работу с минеральными гидравлическими маслами и жидкостями на основе фосфатных эфиров, что обеспечивает его интеграцию в широкий спектр промышленных гидравлических систем.

Технические характеристики
Технические характеристики 03  06  10
Максимальное рабочее давление (МПа) Нефтяные порты А, Б, Х 31,5
Нефтяные порты Y 0 МПа возврат в масляный бак
Рабочее давление (МПа) 7, 16, 25, 31,5
Макс.Расход(л/мин) 80  200  300
Рабочая жидкость   Фосфат-эфир минерального масла
Температура жидкости. (℃) -20~70
Вязкость(мм²/с) 15~380
Гистерезис (%) <3
Повторяемость (%) <2
Линейность(%) <3,5
Рабочее напряжение (В) ДК 24
Номинальный ток (мА) 750
Сопротивление катушки (Ом) 19,5
Изоляционный сорт ИП 55

odndrfdv1787211230

Спецификация Монтажные винты Сумма Крутящий момент затяжки
GDBY-03 М10×50-12,9 4  75 Нм
GDBY-06 М10×60-12,9 4  75 Нм
GDBY-10 М10×70-12,9 6  75 Нм

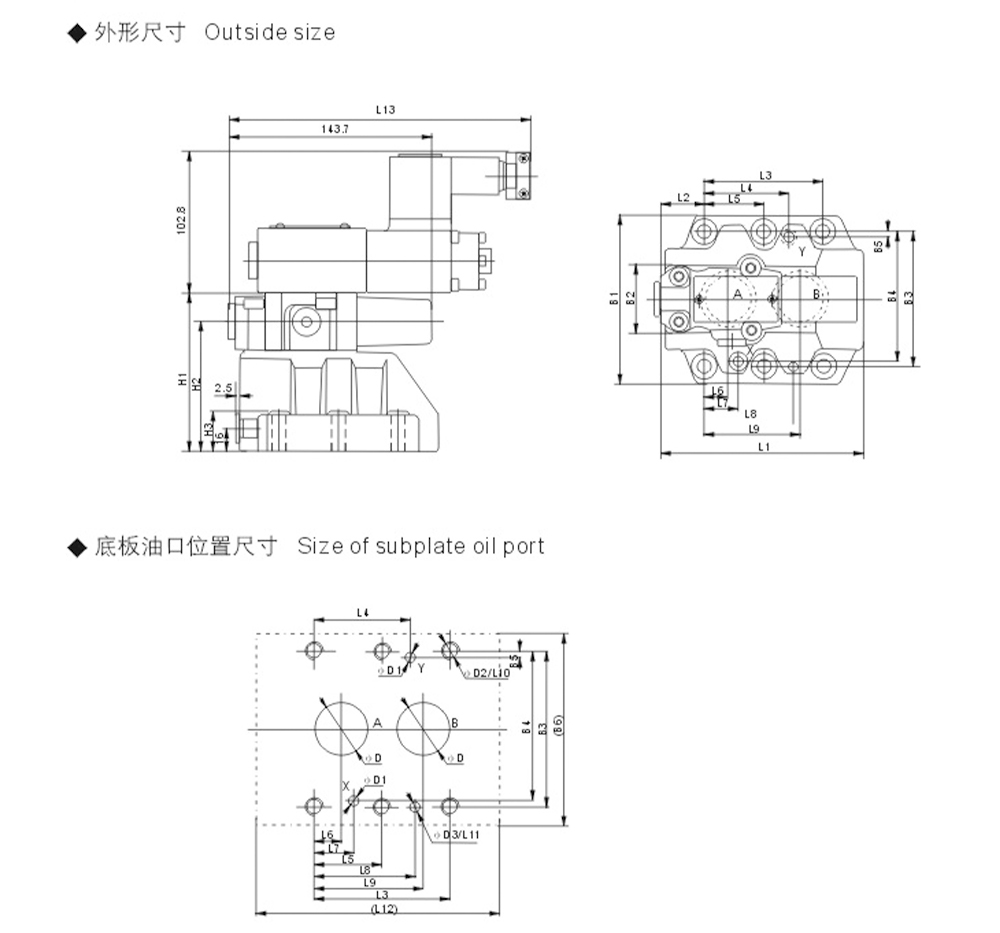

Спецификация Л1 Л2 Л3 Л4 Л5 Л6 Л7 Л8 Л9 Л10 Л11 Л12 Л13
GDBYJ-03 96  35,5  42,9  21,5  - 7.2  21,5  31,8  35,8  23  6  98  166,5
GDBYJ-06 116  37,5  60,3  39,7  - 11.1  20,6  44,5  49,2  24  6  118  186,5
GDBYJ-10 145  33  84,2  59,5  42.1  16,7  24,6  62,7  67,5  25  6  147  215,5

 Спецификация В1 В2 В3 В4 В5 В6 H1 Н2 H3 Д Д1 Д2 Д3
GDBYJ-03 85  50  66,7  58,5  7,9  87  112  92  28  12  6  М10 7
GDBYJ-06 102  59,5  79,4  73  6.4  104  122  102  38  25  6  М10 7
GDBYJ-10 120  76  96,8  92,8  3.8  149  130  110  46  32  6  М10 7

Настройка OEM / ODM

Мы предлагаем индивидуальные решения для производителей гидравлического оборудования и поставщиков промышленных систем, включая:
· Индивидуальная настройка диапазона регулирования давления
· Различные варианты исполнения электрических катушек и разъемов
· Модификация монтажного интерфейса
· Индивидуальная маркировка и упаковка продукции
· Техническая адаптация под индивидуальные требования гидравлического контура

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется взрывозащищенный пропорциональный пилотный редукционный клапан?
Взрывозащищенный пропорциональный редукционный клапан предназначен для понижения и регулирования гидравлического давления по пропорциональным электрическим сигналам в промышленных системах, где требуется стабильная регулировка давления и взрывобезопасная эксплуатация.

2. В чем отличие данного клапана от стандартного редукционного клапана?
Стандартный редукционный клапан, как правило, предполагает ручную настройку, в то время как данная пропорциональная пилотируемая конструкция обеспечивает регулирование давления по управляющим электрическим сигналам для более гибкой работы системы.

3. Каковы стандартные электрические характеристики?
Стандартное исполнение работает от постоянного тока напряжением 24 В при номинальном токе 750 мА и имеет степень защиты IP55.

4. С какими гидравлическими жидкостями совместим данный клапан?
Клапан рассчитан на работу с минеральными гидравлическими маслами и гидравлическими жидкостями на основе фосфатных эфиров, применяемых в промышленных гидравлических системах.

5. Возможна ли индивидуальная модификация взрывозащищенного пропорционального пилотного редукционного клапана?
Да. Взрывозащищенный пропорциональный пилотный редукционный клапан может быть адаптирован под требования по давлению, электрические параметры, условия монтажа и область применения гидравлической системы.
