  • Взрывозащищенный пропорциональный предохранительный клапан с пилотным управлением
  • Взрывозащищенный пропорциональный предохранительный клапан с пилотным управлением
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

·Гидравлические силовые установки на нефтехимических предприятиях
·Морское и морское гидравлическое оборудование
·Горнодобывающая техника в опасных зонах
·Промышленные гидравлические системы большой грузоподъемности
·Взрывозащищенное оборудование автоматизации
·Гидравлические испытательные системы, требующие переменного контроля давления

Основные функции

Регулирование стабильного давления
Пилотируемая конструкция повышает стабильность регулирования давления, что делает клапан подходящим для гидравлических систем, требующих непрерывной работы и стабильных характеристик давления.

Пропорциональная регулировка давления
Клапан изменяет давление сброса в соответствии с входным электрическим сигналом, что позволяет осуществлять непрерывную регулировку вместо ручных фиксированных настроек давления.

Подходит для высокопроизводительных гидравлических цепей
По сравнению с напорными клапанами прямого действия конструкция с пилотным управлением больше подходит для систем, требующих более высокой пропускной способности и стабильного регулирования давления.

Взрывозащищенная электрическая конфигурация
В клапане используется источник питания постоянного тока напряжением 24 В с номинальным током 750 мА и степенью защиты IP55, что обеспечивает надежную электрическую защиту в промышленных условиях.

Совместимость гидравлических жидкостей
Клапан предназначен для использования с минеральным гидравлическим маслом и гидравлической жидкостью на основе фосфатного эфира, поддерживая различные промышленные гидравлические применения.

Технические характеристики
Технические характеристики 03  06  10
Максимальное рабочее давление (МПа) Нефтяные порты А, Б, Х 31,5
Нефтяные порты Y 0 МПа возврат в масляный бак
Рабочее давление (МПа) 7, 16, 25, 31,5
Макс.Расход(л/мин) 200  400  600
Рабочая жидкость Фосфат-эфир минерального масла
Температура жидкости. (℃) -20~70
Вязкость(мм²/с) 15~380
Гистерезис (%) <2
Повторяемость (%) <2
Линейность(%) ≤3,5
Рабочее напряжение (В) ДК 24
Номинальный ток (мА) 750
Сопротивление катушки (Ом) 19,5
Изоляционный сорт ИП 55

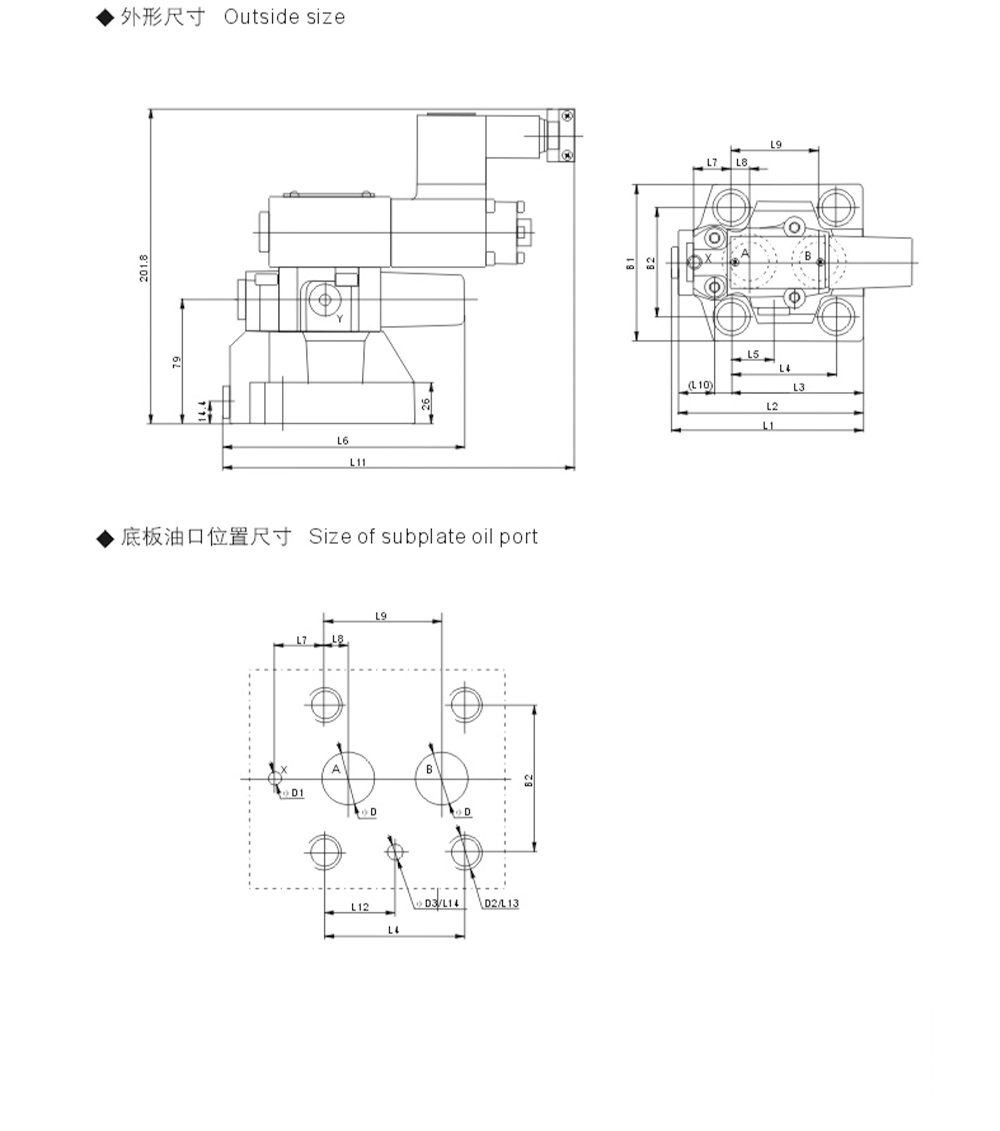

axpjgbyc1787210839

Спецификация Монтажные винты Сумма Крутящий момент затяжки
GDBY-03 М12х45-12,9 4  130 Нм
GDBY-06 М16х50-12,9 4  310Нм
GDBY-10 М18х50-12,9 4  430Нм

Спецификация В1 В2 Л1 Л2 Л3 Л4 Л5 Л6 Л7 Л8 Л9 Л10 Л11 Л12 Л13 Л14 Д Д1 Д2 Д3
GDBYJ-03 85  54  98,5  91,5  67  54  23,5  141,3  0  22.1  47,5  14  212  22.1  20  6  12  6  М12 7
GDBYJ-06 100  69,8  122,2  117,5  83,7  66,7  26,5  153,8  23,8  11.1  55,6  11  224,5  33,3  25  6  25  6  М16 7
GDBYJ-10 115  82,5  154,5  149,5 106,9  88,9  28.1  164,5  31,8  12,7  76,2  9.4  235,2  44,4  30  6  32  6  М18 7

Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для производителей гидравлического оборудования и системных интеграторов, в том числе:

·Индивидуальные диапазоны регулировки давления
·Варианты электрических катушек и разъемов
·Настройка интерфейса монтажа
·Решения по маркировке и упаковке продукции
·Техническая поддержка на основе требований гидравлического контура

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего используется взрывозащищенный пропорциональный предохранительный клапан с пилотным управлением?
Взрывозащищенный пропорциональный предохранительный клапан с пилотным управлением используется для управления и регулирования давления в гидравлической системе посредством пропорциональных электрических сигналов, особенно в промышленных условиях, требующих взрывозащищенной работы.

2. В чем преимущество конструкции предохранительного клапана с пилотным управлением?
Пилотируемая конструкция обеспечивает более стабильное регулирование давления и подходит для гидравлических систем с более высокими требованиями к расходу по сравнению с напорными клапанами прямого действия.

3. Каковы стандартные электрические характеристики этого клапана?
В стандартной конфигурации используется источник питания постоянного тока напряжением 24 В с номинальным током 750 мА и степенью защиты IP55.

4. Какие гидравлические жидкости можно использовать с этим клапаном?
Клапан совместим с минеральным гидравлическим маслом и гидравлической жидкостью на основе фосфатного эфира, обычно используемыми в промышленных гидравлических системах.

5. Можно ли настроить взрывозащищенный пропорциональный предохранительный клапан с пилотным управлением для различных систем?
Да. Взрывозащищенный пропорциональный предохранительный клапан с пилотным управлением можно настроить в соответствии с требованиями к давлению, электрической конфигурацией, условиями монтажа и конкретными применениями гидравлической системы.
