Дом / Продукция / Картриджные клапаны / Клапаны расхода / Регулируемый обратный клапан с отверстием, клапан управления потоком

  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • Регулируемый обратный клапан с отверстием, клапан управления потоком
  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Регулирование скорости гидравлических цилиндров
· Регулирование расхода гидравлических приводов
· Гидравлические силовые агрегаты (ГСА)
· Гидравлические коллекторные блоки
· Мобильное гидравлическое оборудование
· Системы промышленной автоматизации
· Строительная техника
· Сельскохозяйственная техника

Основные функции

Регулируемый контроль расхода
Клапаны управления потоком обеспечивают точное регулирование расхода гидравлической жидкости за счет конструкции с переменным дроссельным отверстием. Это позволяет контролировать скорость приводов и обеспечивает стабильную эксплуатацию гидравлической системы.

Интегрированная функция обратного клапана
Регулируемый обратный клапан объединяет функцию регулирования расхода и режим свободного одностороннего потока в одном картриджном клапане, что упрощает схему гидравлического контура и сокращает количество требуемых компонентов.

Стабильная работа при высоком давлении
Клапан разработан для гидравлических условий эксплуатации и рассчитан на максимальное рабочее давление 250 бар, что допускает его применение в различных промышленных и мобильных гидравлических системах.

Диапазон регулирования расхода
Модель XFRA‑08 обеспечивает регулировку расхода в диапазоне 2–20 л/мин с погрешностью поддержания расхода ±10 %, гарантируя стабильное управление скоростью приводов.

Широкий диапазон рабочих температур
Картриджный клапан управления гидравлическим потоком сохраняет работоспособность при температурах от −30 °C до +120 °C. Для надежной работы клапана рекомендуется фильтрация гидравлической жидкости с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели XFRA‑08.

Технические характеристики

Параметр

Спецификация

Название продукта

Регулируемый обратный клапан с отверстием, клапан управления потоком

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

PCM-06, PCM-06-01, XFR-08, XFR-10, XFRA-08, XFRA-10, XFR-10-33, XFR-12-33

Максимальное рабочее давление

250 бар*

Диапазон настройки расхода

2–20 л/мин*

Точность обслуживания потока

±10%*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

08-2

*Данные о производительности основаны на модели XFRA-08. Технические характеристики могут различаться в зависимости от выбранной модели.

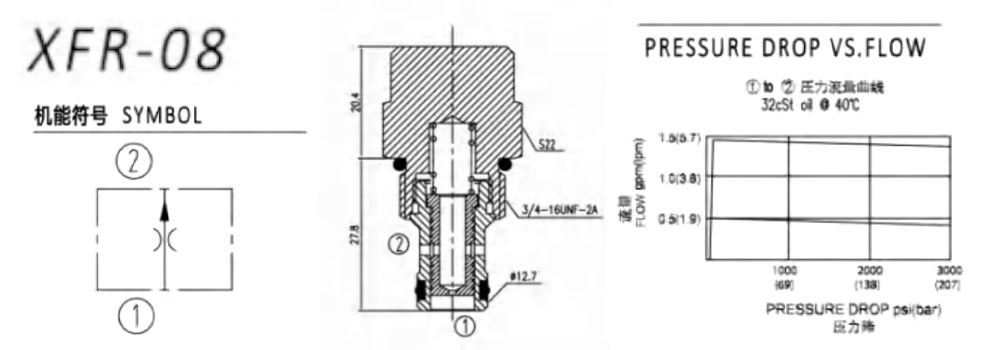

AdjustableOrificeCheckValveFlowControlValve

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
AdjustableOrificeCheckValveFlowControlValve1 ПКМ-06 Страница D-8 10  210  Д-8
ПКМ-06-01 Страница D-9 10  250  Д-9
XFR-08 08-2 7,5  250  Д-10
XFR-10 10-2 22,7  250  Д-11
AdjustableOrificeCheckValveFlowControlValve2 XFRA-08 08-2 20  250  Д-12
XFRA-10 10-2 26  250  Д-13
AdjustableOrificeCheckValveFlowControlValve3 XFR-10-33 10-3 13  250  Д-14
XFR-12-33 12-3 68  250  Д-15
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических клапанов регулирования расхода, удовлетворяющих различным эксплуатационным требованиям гидравлических систем.
· Индивидуальная настройка диапазона регулирования расхода
· Подбор параметров резьбы и посадочного отверстия
· Выбор уплотнительных материалов для различных типов гидравлических жидкостей
· Индивидуальная лазерная гравировка логотипа
· Индивидуальная комплектация упаковки
· Техническая поддержка при интеграции в гидравлические коллекторы
· Техническая помощь при подборе и замене моделей

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется регулируемый обратный клапан?
Регулируемый обратный клапан предназначен для регулирования гидравлического расхода в одном направлении с обеспечением свободного потока в обратном направлении. Чаще всего он используется для регулирования скорости гидравлических приводов.

2. Какие модели представлены в данной серии?
Характерные модели включают PCM‑06, PCM‑06‑01, XFR‑08, XFR‑10, XFRA‑08, XFRA‑10, XFR‑10‑33 и XFR‑12‑33. Доступны различные модификации под разные требования по расходу и монтажные условия.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели XFRA‑08. Номинальные значения давления, диапазоны расхода, размеры посадочных отверстий и параметры регулировки могут отличаться в зависимости от выбранной модификации.

4. Какой диапазон регулирования расхода у данного клапана?
Для модели XFRA‑08 диапазон регулирования расхода составляет 2–20 л/мин при погрешности поддержания расхода ±10 %.

5. Как подобрать подходящую модель клапана регулирования расхода со встроенным обратным клапаном?
Выбор модели определяется рабочим давлением, требуемым диапазоном расхода, размером посадочного отверстия, конструкцией гидравлического контура и условиями эксплуатации. Подходящая модель клапана регулирования расхода с регулируемым дроссельным отверстием подбирается согласно рабочим параметрам системы.
