  • ПОДРОБНОСТИ О ПРОДУКТЕ
  • ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Конкретные приложения

· Системы синхронизации гидравлических цилиндров
· Мобильное гидравлическое оборудование
· Строительная техника
· Сельскохозяйственная техника
· Гидравлические силовые агрегаты (ГСА)
· Оборудование промышленной автоматизации
· Гидравлические коллекторные блоки
· Схемы разделения‑объединения гидравлических потоков

Основные функции

Разделение и объединение гидравлических потоков
Клапаны разделения‑объединения потоков разделяют один входной гидравлический поток на два выходных либо объединяют два независимых потока в единый. Это обеспечивает сбалансированную работу гидравлических приводов и повышает энергоэффективность гидравлической системы.

Стабильная работа золотникового механизма
Картриджный гидравлический клапан золотникового типа имеет усиленную конструкцию золотника, обеспечивающую надежное распределение и объединение потоков в гидравлических контурах.

Несколько вариантов рабочих расходов
Модель FD-10 поддерживает несколько вариантов входного расхода с равным соотношением распределения потоков 50:50:
Входной расход 15,1 л/мин – модель FD-10-22
Входной расход 22,7 л/мин – модель FD-10-33
Входной расход 30,3 л/мин – модель FD-10-44
Входной расход 45,4 л/мин – модель FD-10-66

Устойчивость к высокому рабочему давлению
Картриджный гидравлический клапан разделения потоков рассчитан на максимальное рабочее давление 250 бар, что позволяет эксплуатировать его в сложных гидравлических системах.

Надежная эксплуатация в широких условиях
Клапан сохраняет стабильную работоспособность при температурах от −30 °C до +120 °C. Для поддержания плавного хода золотника и увеличения эксплуатационного ресурса изделия рекомендуется фильтрация гидравлической жидкости с тонкостью очистки не более 20 мкм.

Приведенные выше технические характеристики соответствуют модели FD-10.

Технические характеристики

Параметр

Спецификация

Название продукта

Гидравлический картриджный разделитель потока золотникового типа, комбинированный клапан

Установка

Гидравлический картриджный клапан с резьбой

Репрезентативные модели

ФД-10, ФД-12

Максимальное рабочее давление

250 бар*

Варианты потока

15,1 л/мин, 22,7 л/мин, 30,3 л/мин, 45,4 л/мин*

Коэффициент расхода

50:50*

Рабочая температура

-30°С до +120°С*

Рекомендуемая фильтрация масла

20 мкм или лучше*

Полость

10-4

*Данные о производительности основаны на модели FD-10. Технические характеристики могут различаться в зависимости от выбранной модели.

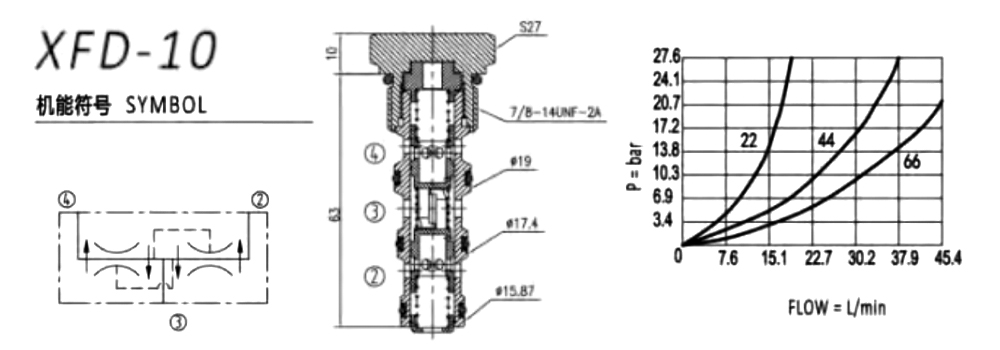

SpoolTypeHydraulicCartridgeFlowDividerCombinerValve

Выбор функции Номер детали Полость Поток(Ipm) Давление(бар) Страница
SpoolTypeHydraulicCartridgeFlowDividerCombinerValve1 ФД-10 10-4 45  350  Д-16
ФД-12 12-4 90  350  Д-17
Настройка OEM / ODM

Мы предоставляем услуги OEM и ODM для картриджных гидравлических клапанов разделения и объединения потоков, удовлетворяющих различным эксплуатационным требованиям гидравлических систем.
· Индивидуальная настройка коэффициента распределения расхода
· Настройка диапазона рабочих расходов
· Подбор параметров резьбы и посадочного отверстия
· Выбор уплотнительных материалов под различные типы гидравлических жидкостей
· Индивидуальная лазерная гравировка логотипа
· Индивидуальная комплектация упаковки
· Техническая поддержка при интеграции в гидравлические коллекторы
· Техническая помощь при подборе и замене моделей

Информация о покупке

Элемент

Подробности

МИНИМАЛЬНЫЙ ЗАКАЗ

Стандартные картриджные клапаны: 100 шт./модель; Индивидуальные коллекторные блоки: минимум 30 шт. Принимаются небольшие пробные заказы.

Время выполнения

Стандартные клапаны: 2 недели; Обычные заказы: 6–8 недель; Индивидуальная продукция: около 8 недель после утверждения чертежа и внесения депозита.

Условия оплаты

30% депозит T/T, остаток 70% перед отправкой. Заказы образцов требуют полной оплаты. Аккредитив является предметом переговоров для долгосрочных клиентов.

Условия торговли

FOB Нинбо по умолчанию. Котировки CIF доступны по запросу.

Пример политики

Доступны образцы запасов. Образцы OEM/ODM могут быть изготовлены на основе чертежей или образцов.

OEM / ODM

Поддерживается гравировка логотипа, индивидуальная упаковка и персонализация продукта.

Гарантия качества

Каждый клапан перед отправкой проходит испытание под давлением и на него распространяется 12-месячная гарантия.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Для чего применяется гидравлический клапан разделения‑объединения потоков?
Гидравлический клапан разделения‑объединения потоков предназначен для разделения одного гидравлического потока на два либо объединения двух потоков в единый. Он обычно используется в системах, где требуется синхронизированное движение гидравлических приводов.

2. Какие модели представлены в данной серии?
Характерные модели включают FD‑10 и FD‑12. В зависимости от требований системы доступны различные варианты рабочих расходов.

3. Одинаковы ли технические характеристики у всех поставляемых моделей?
Нет. Технические данные, приведенные на данной странице, основаны на модели FD‑10. Параметры расхода, номинальное давление и остальные технические показатели могут отличаться в зависимости от выбранной модификации.

4. Какое соотношение распределения потоков обеспечивает данный клапан?
Стандартное соотношение расходов для модели FD‑10 составляет 50:50, при этом для разных гидравлических задач предусмотрено несколько вариантов входного расхода.

5. Как подобрать подходящую модель золотникового картриджного клапана разделения‑объединения потоков?
Выбор модели определяется требуемым расходом, соотношением распределения потоков, рабочим давлением, размером посадочного отверстия и схемой гидравлического контура. Подходящая модель золотникового клапана разделения‑объединения потоков подбирается согласно рабочим условиям эксплуатации системы.
